Lenze E94AYM44 MM440 – Module de mémoire Servo Drives 9400
L'article a été ajouté à votre demande de devis
Informations produit

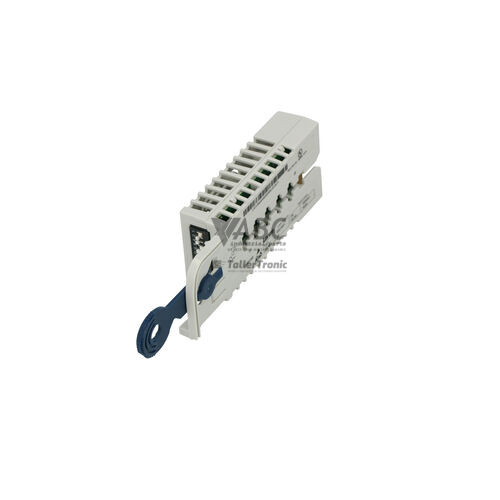

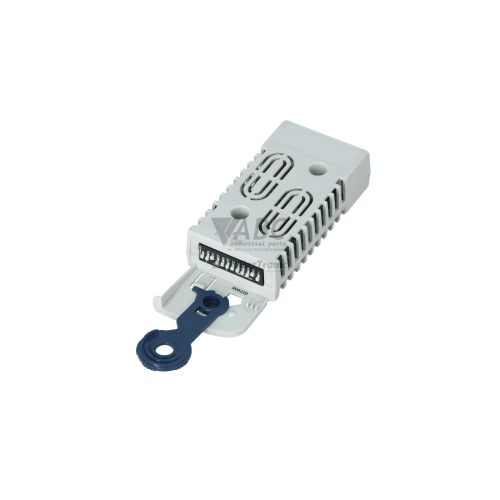

Le module de mémoire Lenze E94AYM44, désigné également sous la référence MM440 ou le numéro de pièce 00537482, est un composant de stockage enfichable destiné aux variateurs de vitesse de la gamme Lenze Servo Drives 9400, incluant les modèles StateLine et HighLine. Doté de 8 Mo de mémoire flash non volatile, ce module sert de support central pour les données d'exploitation du variateur en s'insérant directement dans l'emplacement dédié en face avant des modules d'axe Single Drives et Multi Drives via un connecteur de carte enfichable propriétaire.
Grâce à sa capacité de 8 Mo, l'E94AYM44 conserve l'intégralité du programme d'application, des jeux de paramètres, des mises à jour de firmware et des sommes de contrôle de sécurité de l'équipement. Lors du remplacement d'un variateur défaillant, le transfert physique du module de mémoire vers la nouvelle unité permet de réinjecter automatiquement l'ensemble de la configuration dès la mise sous tension. Cette procédure d'échange rapide s'effectue directement sans raccordement à un PC ni utilisation préalable des logiciels Lenze Engineer ou Lenze EASY Starter. Les équipes d'ABC Industrial Parts soutiennent les techniciens d'entretien dans la préparation et la mise en service de pièces de rechange compatibles pour leurs variateurs.
Le variateur Lenze 9400 évalue automatiquement le module de mémoire au démarrage, contrôlant la structure des fichiers et la validité des données. En cas d'anomalie de détection ou de corruption de la mémoire, le variateur génère des codes de diagnostic précis, tels que l'erreur 0x00220001 si le module est absent ou mal inséré, ou l'erreur 0x00220002 en cas de données invalides. Lorsque les données sont corrompues, un formatage ou une réécriture via le logiciel Lenze Engineer est préconisé. Si le composant présente un défaut matériel irréversible, comme un échec d'écriture récurrent (0x00220004), le remplacement physique du module par une unité testée d'ABC Industrial Parts constitue la solution optimale pour rétablir promptement la production.
Caracteristiques techniques
| Fabricant | Lenze |
| Référence pièce | E94AYM44 |
| Modèle / Type | MM440 |
| Type de composant | Module de mémoire |
| Famille de produits | Servo Drives 9400 |
| Capacité de mémoire | 8 Mo |
| Type de mémoire | Mémoire Flash |
| Type de connecteur | Connecteur de carte enfichable propriétaire |
Programmation et configuration
Le module de mémoire MM440 Lenze E94AYM44 fonctionne en synergie avec la suite logicielle Lenze Engineer et l'outil Lenze EASY Starter pour les opérations de maintenance avancée, de sauvegarde et de restauration. Ces outils permettent d'effectuer un diagnostic approfondi du système de fichiers, de réécrire les jeux de paramètres d'application et de formater le module de mémoire en cas de corruption de la structure de données.
En plus des paramètres de commande de mouvement, le module assure la conservation sécurisée des sommes de contrôle et des configurations des modules de sécurité intégrés aux variateurs 9400 HighLine et StateLine. La possibilité de sauvegarder l'intégralité de la configuration sur cette carte flash de 8 Mo garantit un clonage exact des paramètres d'une machine à une autre sans réingénierie logicielle.
Diagnostic et indication d'état
La surveillance du module de mémoire Lenze E94AYM44 est gérée directement par le variateur de la série 9400 au moyen de contrôles automatiques au démarrage et de vérifications de sommes de contrôle. L'état du module et la cohérence de sa structure de fichiers peuvent également être inspectés à distance ou en atelier à l'aide des outils logiciels Lenze Engineer ou Lenze EASY Starter.
Lors du démarrage de l'axe, le variateur contrôle la présence matérielle du module dans le logement MM400 et valide la compatibilité des données stockées. Toute anomalie, qu'il s'agisse d'une carte non formatée, d'une rupture d'alimentation pendant une écriture ou d'une incompatibilité de variante d'axe, déclenche un code d'erreur explicite facilitant la recherche de pannes sur le terrain.
Remplacement et pièces de rechange
Le remplacement d'un variateur Lenze 9400 défaillant est simplifié grâce à l'architecture du module E94AYM44. En transférant le module MM440 existant vers la nouvelle unité d'axe de même référence, l'ensemble des programmes d'application, des paramètres de réglage et des configurations de sécurité est automatiquement restauré dès la mise sous tension, éliminant ainsi le besoin de redownloader le projet via un ordinateur.
Lors de l'installation d'un nouveau module de mémoire E94AYM44 vierge ou de rechange, il convient d'assurer le transfert de la configuration applicative à l'aide de Lenze Engineer ou Lenze EASY Starter. Il est essentiel de s'assurer que le modèle de module (MM440 avec 8 Mo de mémoire flash) correspond exactement aux exigences de la variante de variateur 9400 (Single Drive ou Multi Drive, StateLine ou HighLine) pour éviter tout rejet de compatibilité matérielle.
Codes erreur et codes defaut
Les codes suivants peuvent apparaitre pendant le fonctionnement ou le diagnostic :
| Code | Nom | Description | Cause possible | Action recommandee |
|---|---|---|---|---|
| 0x00220001 | Module de mémoire absent | Aucun module de mémoire détecté dans l'emplacement MM400 au démarrage. | Module de mémoire non inséré, mal enclenché ou contacts de bord endommagés. | Mettre le variateur hors tension, insérer correctement le module de mémoire MM440 dans son logement, puis remettre sous tension. Remplacer le module si l'erreur persiste. |
| 0x00220002 | Contenu du module de mémoire invalide | La structure des données ou la somme de contrôle sur le module de mémoire est corrompue ou incompatible. | Coupure de courant pendant un cycle d'écriture, jeu de paramètres corrompu ou version logicielle incompatible. | Réécrire les données d'application et de paramétrage sur le MM440 via le logiciel Lenze Engineer ou formater le module. |
| 0x00220003 | Erreur de formatage du module de mémoire | Le système de fichiers sur la carte mémoire ne peut pas être lu ou monté. | Carte mémoire non formatée ou table de partition corrompue. | Formater le module de mémoire MM440 à l'aide du logiciel Lenze Engineer et recharger la configuration des paramètres. |
| 0x00220004 | Erreur d'écriture sur le module de mémoire | Le variateur n'a pas réussi à écrire les données ou les modifications de paramètres sur le module de mémoire. | Défaut matériel de la puce mémoire ou protection contre l'écriture active. | Remplacer le module de mémoire MM440. |
| 0x00220005 | Module de mémoire non compatible | Le type de module de mémoire inséré n'est pas pris en charge par la variante du module d'axe. | Utilisation d'un modèle de module de mémoire incorrect pour la variante de variateur 9400. | Vérifier la compatibilité matérielle du variateur et insérer le modèle de module de mémoire recommandé (par exemple MM440). |
Questions frequentes
À quoi sert le module de mémoire Lenze E94AYM44 MM440 ?
Le module Lenze E94AYM44 MM440 est une carte de mémoire flash non volatile de 8 Mo destinée aux variateurs Lenze Servo Drives 9400 (StateLine et HighLine). Il stocke l'intégralité du programme d'application, les jeux de paramètres, le firmware et les configurations de sécurité du variateur.
Peut-on remplacer un variateur Lenze 9400 sans utiliser de PC de programmation ?
Oui. En transférant le module de mémoire E94AYM44 existant du variateur défaillant vers la nouvelle unité d'axe identique, le nouveau variateur charge automatiquement l'ensemble des paramètres, programmes et configurations de sécurité au démarrage, sans nécessiter de PC ni de logiciel.
Quels logiciels sont nécessaires pour formater ou reconfigurer le module MM440 ?
La configuration, le formatage du système de fichiers et la réécriture des paramètres du module E94AYM44 s'effectuent via les outils logiciels Lenze Engineer ou Lenze EASY Starter.
Que signifie le code d'erreur 0x00220001 sur un variateur Lenze 9400 ?
Le code 0x00220001 indique qu'aucun module de mémoire n'est détecté dans l'emplacement MM400. Cela peut être dû à un module absent, mal inséré ou à des contacts endommagés. Il convient de couper l'alimentation, de réinsérer le module MM440 correctement, puis de remettre sous tension.
Quelle est la capacité de mémoire du module Lenze E94AYM44 ?
Le module E94AYM44 dispose d'une capacité de 8 Mo de mémoire flash non volatile, idéale pour stocker les applications technologiques complexes des variateurs HighLine.
