Siemens 6GK7443-1EX30-0XE0 CP 443-1 – Processeur de communication SIMATIC S7-400
L'article a été ajouté à votre demande de devis
Informations produit

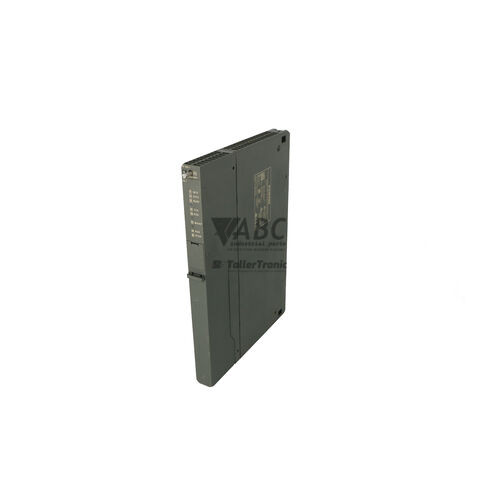

Le processeur de communication Siemens 6GK7443-1EX30-0XE0, désigné sous le nom CP 443-1, est un module réseau conçu pour intégrer les automates de la gamme SIMATIC S7-400 aux réseaux Industrial Ethernet. Ce processeur dédié prend en charge l'exécution des tâches de communication réseau, déchargeant ainsi la CPU centrale du S7-400 afin d'optimiser les temps de cycle du système d'automatisme. Alimenté sous une tension de 5 V DC directement via le châssis rack S7-400, ce module intègre un commutateur Industrial Ethernet temps réel à 2 ports RJ45 supportant des débits de 10/100 Mbit/s avec négociation automatique et croisement automatique des câbles.
Pour la mise en service et le raccordement d'un module de rechange, le CP 443-1 dispose de deux ports Ethernet permettant la réalisation de topologies en ligne ou en anneau sans ajouter de commutateur externe. Il fonctionne aussi bien en tant que contrôleur PROFINET IO gérant jusqu'à 128 équipements d'E/S qu'en tant que périphérique PROFINET IO, tout en gérant jusqu'à 64 liaisons S7 simultanées et des communications ouvertes TCP/IP, UDP et ISO-on-TCP. Lors du remplacement d'une unité défaillante, l'intégralité des paramètres de configuration réseau étant conservée dans la carte mémoire de la CPU S7-400, le transfert des paramètres s'effectue automatiquement au redémarrage sans nécessiter de console de programmation. Les équipes d'ABC Industrial Parts apportent leur soutien technique pour vérifier l'alignement matériel et faciliter la mise en service de votre pièce de rechange.
Le diagnostic du module repose sur une série de voyants LED en face avant comprenant les indiqueurs INTF (défaut interne), EXTF (défaut externe), RUN, STOP, MAINT ainsi que les LED P1 et P2 LINK/ACT pour la liaison et l'activité réseau. Des fonctions de diagnostic avancées sont également accessibles via le serveur Web HTTP intégré, le tampon de diagnostic STEP 7 ou TIA Portal, et le protocole SNMP v1. En cas d'erreur matérielle interne signalée par un voyant INTF fixe, le problème ne peut pas être résolu sur le terrain et nécessite l'échange de la carte ou un envoi en réparation spécialisée auprès d'ABC Industrial Parts pour rétablir au plus vite l'outil de production.
Caracteristiques techniques
| Fabricant | Siemens |
| Référence | 6GK7443-1EX30-0XE0 |
| Modèle / Type | CP 443-1 |
| Type de composant | Processeur de communication |
| Gamme de produits | SIMATIC S7-400 |
| Tension d'alimentation | 5 V DC |
| Consommation de courant typique | 1.4 A |
| Consommation de courant maximale | 1.8 A |
| Puissance dissipée | 7.25 W |
| Nombre de ports Ethernet | 2 |
| Vitesse de transmission | 10/100 Mbit/s |
| Nombre max. de liaisons S7 | 64 |
| Nombre max. d'équipements PROFINET IO | 128 |
| Statut de vie du produit | Discontinued |
Programmation et configuration
La configuration logicielle du CP 443-1 s'effectue au moyen de l'environnement d'ingénierie STEP 7 V5.4 SP4 (ou version supérieure) ou via STEP 7 Professional (TIA Portal) V11 ou supérieure. L'ensemble des paramètres réseau, des adresses IP et des tables de liaison S7 est défini lors de la conception du projet d'automatisme.
L'architecture de la gamme SIMATIC S7-400 permet un enregistrement centralisé des données de configuration directement sur la carte mémoire de la CPU. Lors du remplacement du processeur de communication par un module spare, la CPU télécharge automatiquement la configuration au démarrage du système, assurant une remise en service rapide sans réécriture de programme.
Communication et intégration système
Le CP 443-1 intègre un commutateur Ethernet temps réel à 2 ports assurant des vitesses de transmission de 10/100 Mbit/s. Il prend en charge les fonctions d'auto-négociation et d'auto-crossover, ce qui simplifie le raccordement en topologie ligne ou anneau sans recourir à des commutateurs externes.
Sur le plan applicatif, le module fonctionne en tant que contrôleur PROFINET IO pour piloter jusqu'à 128 équipements d'E/S ou comme périphérique PROFINET IO. Il supporte jusqu'à 64 liaisons de communication S7 simultanées, la communication ouverte (TCP/IP, UDP, ISO-on-TCP), le protocole ISO Transport, ainsi que la synchronisation horaire NTP et l'administration réseau via SNMP v1.
Diagnostic et indication d'état
La surveillance opérationnelle du module s'appuie sur des voyants LED dédiés placés en face avant qui fournissent des indications instantanées sur le statut du processeur, le fonctionnement de la CPU et la qualité de la liaison réseau.
Les techniciens et mainteneurs peuvent accéder aux outils de diagnostic en ligne via le tampon de diagnostic système de la CPU S7-400, l'utilitaire NCM S7, la page Web d'information HTTP intégrée au module ou une console de gestion SNMP.
Voyants d'etat
| LED | Couleur/etat | Signification |
|---|---|---|
| INTF | Rouge - Fixe | Défaut interne : allumé en rouge lors d'une erreur matérielle interne ou d'un défaut mémoire. |
| EXTF | Rouge - Fixe | Défaut externe : allumé en rouge lors d'une défaillance du réseau externe (erreur bus, IP en double, perte de liaison). |
| RUN | Vert - Fixe / Clignotant | Allumé en vert en fonctionnement normal actif ; clignote en vert pendant la phase de démarrage. |
| STOP | Jaune - Fixe | Allumé en jaune lorsque le module CP est en mode STOP ou en attente du téléchargement de configuration. |
| MAINT | Jaune - Fixe | Allumé en jaune lorsqu'une demande de maintenance est émise sur la ligne PROFINET IO. |
| P1 LINK/ACT | Vert/Jaune - Fixe vert / Clignotant | Allumé en vert lorsque la liaison est établie sur le Port 1 ; clignote lors de la transmission de données. |
| P2 LINK/ACT | Vert/Jaune - Fixe vert / Clignotant | Allumé en vert lorsque la liaison est établie sur le Port 2 ; clignote lors de la transmission de données. |
Remplacement et pièces de rechange
Lors du remplacement d'un processeur CP 443-1 défaillant dans une baie S7-400, il convient de s'assurer de la concordance de la référence matérielle. En tant que composant obsolète, le module 6GK7443-1EX30-0XE0 peut être remplacé directement par son successeur 6GK7443-1EX40-0XE0 qui prend en charge le mode de fonctionnement en pièce de rechange.
La procédure de remplacement physique s'effectue sans outil de programmation spécifique. L'attribution automatique des paramètres depuis la mémoire de la CPU centrale garantit la réinjection de la configuration réseau exacte dès la mise sous tension du rack.
Codes erreur et codes defaut
Les codes suivants peuvent apparaitre pendant le fonctionnement ou le diagnostic :
| Code | Nom | Description | Cause possible | Action recommandee |
|---|---|---|---|---|
| INTF LED solid red | Défaut matériel interne / Défaut mémoire | Le CP 443-1 a détecté un défaut matériel interne, une erreur ASIC ou une corruption de mémoire firmware lors de l'auto-test. | Défaillance d'un composant interne, défaut mémoire, firmware corrompu. | Effectuer un cycle d'alimentation du module. Si l'état persiste, renvoyer l'unité pour réparation ou remplacer le module. |
| EXTF LED solid red | Défaut bus externe / Réseau | Le CP a détecté un défaut au niveau du réseau ou une incohérence de configuration externe. | Câble réseau débranché ou coupé, défaillance d'un équipement PROFINET IO, adresse IP en double détectée ou erreur de topologie de bus. | Vérifier le câblage réseau, les connexions des commutateurs, les équipements PROFINET IO raccordés et l'attribution de l'adresse IP dans la configuration STEP 7. |
| STOP LED solid yellow + INTF LED solid red | Erreur d'initialisation du firmware / Firmware défectueux | Le module n'a pas réussi à démarrer correctement son firmware. | Interruption lors de la mise à jour du firmware ou mémoire Flash défectueuse. | Exécuter une procédure de rechargement du firmware via l'outil de diagnostic STEP 7 / NCM S7. Si le chargement Flash échoue, remplacer le module. |
Questions frequentes
Quel logiciel est nécessaire pour configurer le processeur Siemens 6GK7443-1EX30-0XE0 ?
La configuration du module s'effectue avec le logiciel STEP 7 V5.4 SP4 ou supérieur, ou avec STEP 7 Professional (TIA Portal) V11 ou supérieur.
Faut-il une console de programmation pour remplacer un module CP 443-1 défaillant ?
Non, les paramètres de configuration réseau étant stockés sur la carte mémoire de la CPU S7-400, la CPU réinjecte automatiquement la configuration dans le nouveau module dès son redémarrage.
Quel module remplace directement la référence 6GK7443-1EX30-0XE0 ?
Le successeur direct est la référence 6GK7443-1EX40-0XE0, utilisable en mode remplacement de pièce de rechange.
Que signifie un voyant INTF fixe allumé en rouge ?
Le voyant INTF rouge fixe indique une défaillance matérielle interne, une erreur ASIC ou un problème de mémoire firmware. Si un redémarrage électrique ne résout pas l'anomalie, une réparation ou un remplacement du module est nécessaire.
Combien d'équipements PROFINET IO le processeur CP 443-1 peut-il contrôler ?
En tant que contrôleur PROFINET IO, le processeur CP 443-1 peut gérer jusqu'à 128 équipements d'E/S.
