Siemens 6ES7407-0DA02-0AA0 SIMATIC S7-400 PS 407 10A - Module d'alimentation
L'article a été ajouté à votre demande de devis
Informations produit

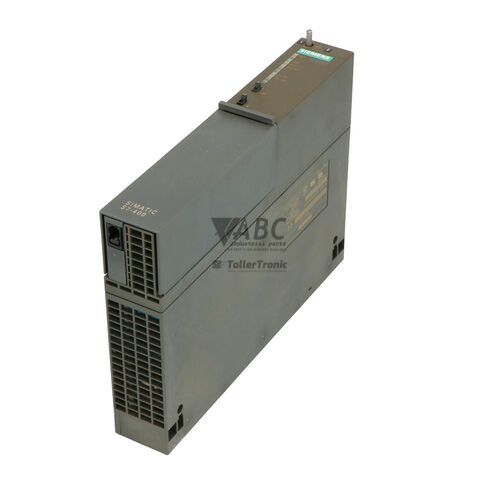

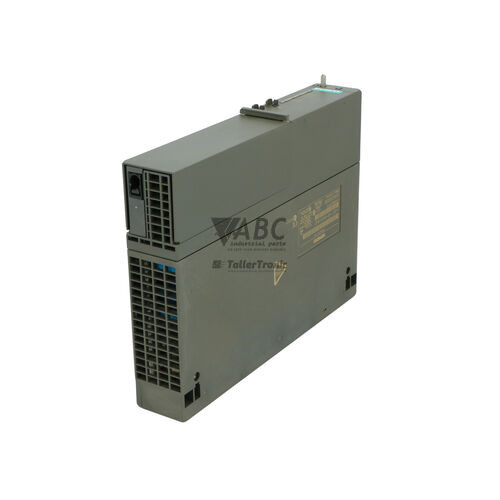

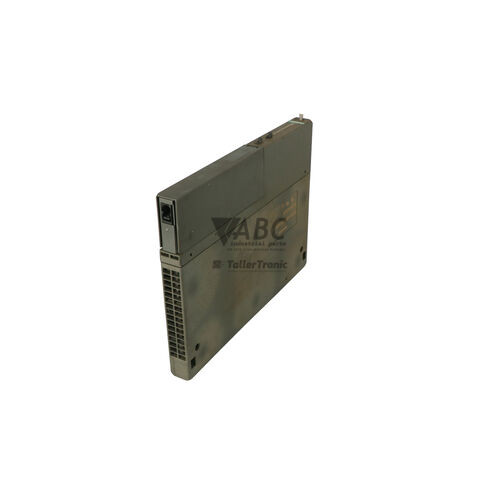

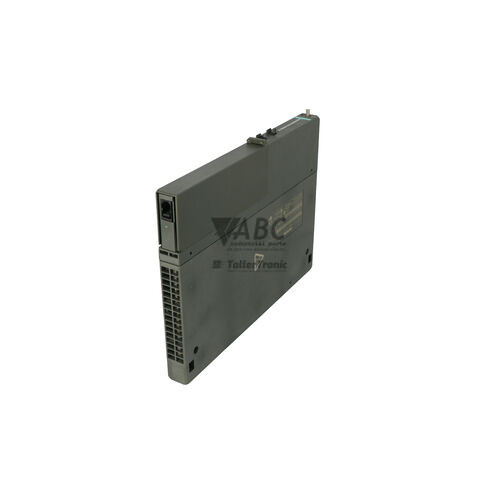

Le Siemens 6ES7407-0DA02-0AA0 est un module d'alimentation PS 407 10A conçu pour les automates de la gamme SIMATIC S7-400. Cet équipement de conversion d'énergie accepte une alimentation d'entrée à large plage couvrant de 85 à 264 V AC ou de 88 à 300 V DC avec une fréquence de ligne de 47 à 63 Hz. Occupant deux emplacements dans un châssis rack SIMATIC S7-400, ce module transforme la tension du réseau en deux tensions de sortie stabilisées : un rail principal de 5 V DC fournissant jusqu'à 10 A pour alimenter le bus de fond de panier ainsi que les modules raccordés, et un rail auxiliaire secondaire de 24 V DC délivrant jusqu'à 1 A pour les circuits de commande locaux.
L'intégration du module s'effectue directement sur le bus de fond de panier du rack S7-400 et est configurée dans l'outil d'ingénierie STEP 7 HW Config. Le module intègre des logements pour recevoir jusqu'à deux piles de sauvegarde au lithium de 3,6 V (format AA), permettant de maintenir les données volatiles contenues dans la mémoire RAM du processeur lors d'une coupure d'alimentation générale. Un sélecteur en façade permet d'ajuster le fonctionnement selon qu'aucune, une ou deux piles sont installées. Lors de la mise en service d'un module de rechange, il convient de vérifier la position du sélecteur de batterie et de s'assurer de l'alignement de la configuration matérielle. ABC Industrial Parts propose des unités de remplacement testées pour faciliter le redémarrage rapide de vos installations.
La surveillance de l'état du module s'effectue via la matrice de voyants LED située en façade. Les voyants verts 5VDC et 24VDC confirment la conformité des tensions de sortie, tandis que la LED rouge BAF signale une défaillance de la pile de sauvegarde, une absence de batterie ou une mauvaise position du sélecteur. Les LED jaunes BATT1VIA et BATT2VIA indiquent l'état et le fonctionnement actif de chaque pile. La LED rouge INTF signale une défaillance électronique interne au niveau de la carte d'alimentation ; ce type de défaut n'étant pas réparable sur site, le remplacement du module par une unité vérifiée ou l'envoi en réparation auprès d'ABC Industrial Parts constitue la solution la plus rapide pour minimiser les arrêts de production. Le bouton-poussoir FMR situé en façade permet d'acquitter et de réinitialiser facilement les alarmes visuelles.
Caracteristiques techniques
| Fabricant | Siemens |
| Référence | 6ES7407-0DA02-0AA0 |
| Modèle / Type | PS 407 10A |
| Gamme de produits | SIMATIC S7-400 |
| Type de composant | Module d'alimentation |
| Plage de tension d'entrée AC | 85 - 264 V AC |
| Plage de tension d'entrée DC | 88 - 300 V DC |
| Fréquence du réseau | 47 - 63 Hz |
| Tension de sortie principale | 5 V DC |
| Courant de sortie principal | 10 A |
| Tension de sortie secondaire | 24 V DC |
| Courant de sortie secondaire | 1 A |
| Consommation électrique maximale | 95 W |
| Largeur dans le rack | 2 emplacements |
Programmation et configuration
La déclaration du module d'alimentation 6ES7407-0DA02-0AA0 s'effectue dans l'outil d'ingénierie STEP 7 HW Config. Lors du paramétrage du châssis SIMATIC S7-400, l'intégration de la référence exacte permet de valider le bilan de puissance sur le bus de fond de panier et d'assurer le suivi matériel approprié par le système.
Le paramétrage physique comprend l'ajustement du commutateur de sélection de batterie situé en façade du module. Ce sélecteur permet de configurer la surveillance selon qu'aucune pile, une seule pile ou deux piles au lithium de 3,6 V sont insérées dans les emplacements prévus, évitant ainsi le déclenchement intempestif de signaux d'erreur de batterie BAF.
Diagnostic et indication d'état
Le module PS 407 10A dispose d'une matrice d'indicateurs LED en façade permettant de vérifier rapidement la disponibilité de l'alimentation. La présence des tensions de sortie 5 V DC et 24 V DC est confirmée par des voyants verts continus, attestant du bon fonctionnement des rails d'alimentation du rack.
En cas de dysfonctionnement interne ou d'anomalie au niveau du circuit de sauvegarde, les indicateurs d'erreur rouge INTF ou BAF s'allument. L'opérateur peut acquitter les défauts et réinitialiser les signaux visuels en appuyant sur le bouton-poussoir FMR (Fault Clear) situé en façade une fois la cause corrigée.
Voyants d'etat
| LED | Couleur/etat | Signification |
|---|---|---|
| INTF | Rouge - Fixe | Défaut électronique interne détecté dans le module d'alimentation |
| 5VDC | Vert - Fixe | La tension de sortie 5 V DC sur le bus de fond de panier est dans la tolérance valide |
| 24VDC | Vert - Fixe | La tension auxiliaire de sortie 24 V DC est dans la tolérance valide |
| BAF | Rouge - Fixe | Tension de la pile de sauvegarde inférieure au seuil minimal, pile absente ou commutateur de sélection mal configuré |
| BATT1VIA / BATT2VIA | Jaune - Fixe | Indique l'état et le statut de sauvegarde actif de la pile dans l'emplacement 1 ou l'emplacement 2 |
Remplacement et pièces de rechange
Lors du remplacement d'un module 6ES7407-0DA02-0AA0 sur un rack SIMATIC S7-400, il convient de s'assurer que les besoins en courant du système sur le bus 5 V DC ne dépassent pas la capacité maximale de 10 A offerte par ce modèle. Le module nécessitant deux emplacements physiques sur le châssis, l'espace disponible doit être pris en compte lors de l'intervention.
Pour préserver le contenu de la mémoire RAM volatile de la CPU lors de la coupure de l'alimentation, assurez-vous que les procédures de sauvegarde appropriées ont été respectées. Après la mise en place de l'unité de rechange, l'alignement du sélecteur de batterie et un appui sur le bouton de réinitialisation FMR permettent de remettre le système en service sans alarme résiduelle.
Questions frequentes
Quelles sont les tensions d'entrée supportées par le module Siemens 6ES7407-0DA02-0AA0 ?
Ce module accepte une plage de tension d'entrée s'étendant de 85 à 264 V AC (47 à 63 Hz) ainsi que de 88 à 300 V DC.
Quelles sont les tensions et courants fournis en sortie par ce module d'alimentation ?
Le module délivre une tension principale de 5 V DC jusqu'à 10 A pour le bus de fond de panier du rack S7-400, ainsi qu'une tension auxiliaire secondaire de 24 V DC jusqu'à 1 A.
Combien de piles de sauvegarde peuvent être installées dans le module PS407 10A ?
Le module comprend des logements pour deux piles au lithium de 3,6 V au format AA, permettant de maintenir la mémoire RAM de la CPU lors des coupures de courant.
Que signifie l'allumage du voyant rouge INTF sur la face avant ?
Le voyant INTF indique qu'une défaillance électronique interne a été détectée dans le module d'alimentation.
Quelle est la fonction du bouton FMR présent en façade ?
Le bouton FMR (Fault Clear) permet de réinitialiser et d'acquitter les alarmes lumineuses de défaut affichées sur la face avant du module.
