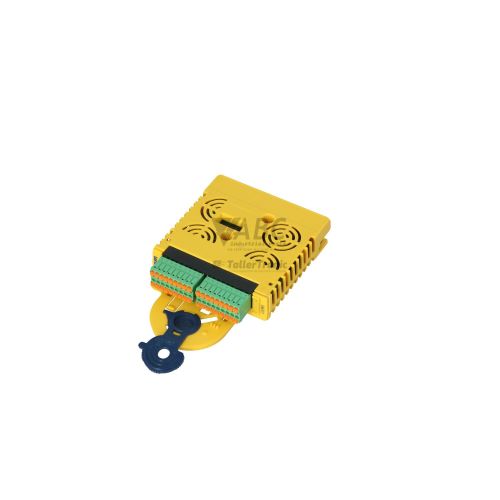

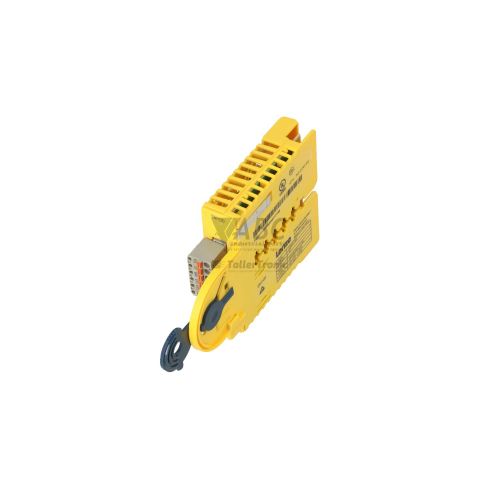

Lenze E94AYAA L-force 9400 Safety Module
Het item werd toegevoegd aan uw offerteaanvraag
Productinformatie
De Lenze E94AYAA is een plug-in veiligheidsmodule die functionele veiligheid biedt binnen het Lenze L-force 9400 servoregelframe, waaronder de StateLine- en HighLine-frequentieregelaars. Dit type veiligheidsmodule is ontworpen om een hardwarematige Safe Torque Off (STO) uit te voeren, waarbij het koppel van de vermogenstrap betrouwbaar wordt onderbroken zonder dat de hoofdvoeding van de regelaar hoeft te worden uitgeschakeld. Het onderdeel wordt rechtstreeks geplaatst in het dedicated veiligheidsslot van de drivebehuizing via een directe backplane-connector. De module werkt op een nominale stuurspanning van 24 V DC (met een toegestaan spanningsbereik van 18 V DC tot 30 V DC) en beschikt over een stekkeraansluiting via het X8-klemmenblok aan de voorzijde.
Voor de aansluiting maakt de E94AYAA gebruik van twee redundante veilige ingangen, SIA en SIB, die elk een nominale ingangsstroom van 15 mA trekken bij 24 V DC. Daarnaast is de module uitgerust met een SOK-halfgeleiderfeedbackcontact, waarmee de status van de STO-functie aan een bovenliggende besturing kan worden gemeld. Omdat de E94AYAA een puur hardwarematige veiligheidsfunctie vervult, is er geen softwareconfiguratie, programmering of parameteroverdracht vereist bij de inbedrijfstelling of uitwisseling van het onderdeel. Bij het vervangen van een defecte module volstaat een directe hardwarematige uitwisseling, waarbij de bekabeling naar het X8-klemmenblok wordt overgezet en het onderdeel stevig in de regelaar wordt geklikt. ABC Industrial Parts ondersteunt onderhoudsteams met geteste reserve-eenheden om stilstandtijd bij vervanging tot een minimum te beperken.
De status en diagnostiek van de module worden direct visueel aangegeven via twee groene LED's op het frontpaneel voor de kanalen SIA en SIB. Aanvullende diagnostische informatie en foutmeldingen kunnen worden uitgelezen in de diagnosebuffer van de servoregelaar via het optionele Lenze XT Keypad (E94AZKAE) of via Lenze L-force Engineer-software. Foutcodes zoals 0x00A0 duiden op een actieve STO-toestand, terwijl code 0x00A2 wijst op een tijdsverschil of fout tussen kanaal SIA en SIB. Indien foutcode 0x00A1 of 0x00A3 verschijnt, dienen eerst de plaatsing van de module en de connectorpinnen op de backplane te worden gecontroleerd. Interne hardwarefouten op printplaatniveau kunnen niet in het veld worden gerepareerd; in zulke gevallen biedt een vervangende module of professionele herstelservice via ABC Industrial Parts de snelste weg naar een werkende installatie.
Technische specificaties
| Fabrikant | Lenze |
| Onderdeelnummer | E94AYAA |
| Type model | Safety Module |
| Productfamilie | L-force 9400 Servo Drives |
| Voedingsspanning | 24 V DC |
| Spanningsbereik voeding | 18 - 30 V DC |
| Digitale ingangen | 2 |
| Digitale uitgangen | 1 |
| Ingangsstroom per kanaal | 15 mA |
Diagnose en statusindicatie
De Lenze E94AYAA veiligheidsmodule biedt meerdere diagnostische mogelijkheden om de actuele veiligheidsstatus en eventuele storingen snel vast te stellen. Aan de voorzijde van de module bevinden zich twee groene LED-indicatoren met de labels SIA en SIB. Wanneer een LED continu groen brandt, geeft dit aan dat het betreffende veilige ingangskanaal is bekrachtigd met 24 V DC en dat de STO-functie voor dat kanaal is vrijgegeven.
Naast de visuele LED-status beschikt de module over een geïntegreerd SOK-feedbackcontact. Dit halfgeleidercontact verandert van schakeltoestand op basis van de veilige ingangen en zendt een statussignaal naar bovenliggende besturingen of veiligheidsrelais. Voor uitgebreide storingsanalyse slaat de L-force 9400 servoregelaar relevante veiligheidsgebeurtenissen op in de interne diagnosebuffer, welke kan worden uitgelezen met behulp van de Lenze L-force Engineer-software of het Lenze XT Keypad (E94AZKAE).
Status-LED-indicatoren
| LED | Kleur/status | Betekenis |
|---|---|---|
| SIA | Groen - Continu | Veilig ingangskanaal A is bekrachtigd (24V DC aanwezig, STO vrijgegeven op kanaal A) |
| SIB | Groen - Continu | Veilig ingangskanaal B is bekrachtigd (24V DC aanwezig, STO vrijgegeven op kanaal B) |
Vervanging en reserveonderdelen
Bij het vervangen van een Lenze E94AYAA veiligheidsmodule in een L-force 9400 StateLine of HighLine servoregelaar is het vervangingsproces uiterst efficiënt dankzij de zuiver hardwarematige opbouw. Omdat de module geen softwareparameters of firmware-instellingen bevat, hoeven er geen softwareprojecten te worden gedownload of instellingen te worden overgedragen via L-force Engineer. Een reservemodule is na fysieke installatie direct operationeel.
Tijdens de installatie dient de netspanning van de servoregelaar volledig te worden uitgeschakeld voordat de module in het dedicated veiligheidsslot van de behuizing wordt gestoken. Het is belangrijk om de pinnen van de backplane-connector vooraf te inspecteren op buigingen of beschadigingen. De bedrading van de stuurspanning (24 V DC) voor de ingangen SIA en SIB evenals de SOK-feedbacklijn kan eenvoudig worden aangesloten via het steekbare X8-klemmenblok aan de voorzijde.
Na het plaatsen en inschakelen van de voeding moet worden gecontroleerd of beide ingangskanalen (SIA en SIB) gelijktijdig inschakelen om discrepantiestoringen (foutcode 0x00A2) te voorkomen. Indien de regelaar hardwarefouten rapporteert die niet worden opgelost door het herplaatsen van de module, wijst dit op een intern defect aan de module dat vervanging vereist.
Foutcodes en storingscodes
De volgende foutcodes kunnen tijdens bedrijf of diagnose worden weergegeven:
| Code | Naam | Beschrijving | Mogelijke oorzaak | Aanbevolen actie |
|---|---|---|---|---|
| 0x00A0 | Safe Torque Off Actief | Safe Torque Off (STO) functie is geactiveerd. | 24 V DC stuurspanning verwijderd van veilige ingangen SIA of SIB. | Breng 24 V DC aan op zowel SIA- als SIB-ingangen om de STO-status op te heffen en de regelaar vrij te geven. |
| 0x00A1 | Hardwarefout Veiligheidsmodule | Interne hardwarefout gedetecteerd in de veiligheidsmodule. | Interne componentfout of slecht contact van de pinnen tussen de backplane van de regelaar en de module. | Schakel de voeding van de regelaar uit, herplaats de E94AYAA-module en schakel de voeding weer in. Interne fout op printplaatniveau — indien het probleem aanhoudt, stuur de module retour voor reparatie of vervang deze. |
| 0x00A2 | Discrepantiestoring Veiligheidsingang | Verschil in signaalstatus gedetecteerd tussen kanaal A (SIA) en kanaal B (SIB) dat het toegestane tijdsvenster overschrijdt. | Defecte bedrading op één ingangskanaal, trage relaiscontactschakeling en/of storing in een enkelkanaals schakelaar. | Inspecteer de bedrading en de tweekanaals veiligheidsschakelaar die is aangesloten op de klemmen SIA en SIB. Zorg voor gelijktijdige schakeling. |
| 0x00A3 | Identificatiefout Veiligheidsmodule | Servoregelaar kan niet communiceren met de geplaatste veiligheidsmodule of herkent deze niet. | Module onjuist geplaatst, gebogen pinnen op de backplane-connector of onbekende modulerevisie. | Schakel de regelaar uit, verwijder de module, controleer de pinnen van de backplane-connector en koppel de module stevig opnieuw aan. |
Veelgestelde vragen
Vereist de Lenze E94AYAA veiligheidsmodule softwareparameterisering bij vervanging?
Nee, de E94AYAA werkt volledig hardwarematig en vereist geen softwareparameters, programmering of projectdownloads bij uitwisseling.
Op welke servoregelaars kan de E94AYAA module worden gemonteerd?
De E94AYAA is ontworpen als plug-in module voor de Lenze L-force 9400 StateLine en HighLine servoregelaars.
Wat betekenen de LED-indicatoren SIA en SIB op de module?
De groene LED's SIA en SIB geven aan dat respectievelijk ingangskanaal A en ingangskanaal B bekrachtigd zijn met 24 V DC en dat de STO-functie voor dat kanaal is vrijgegeven.
Wat geeft het SOK-contact op de E94AYAA veiligheidsmodule aan?
Het SOK-contact is een geïntegreerd halfgeleider-feedbackcontact dat de actuele status van de STO-veiligheidsfunctie doorschakelt naar een bovenliggende besturing of veiligheidsrelais.
Wat moet ik doen bij foutcode 0x00A2 op de regelaar?
Foutcode 0x00A2 geeft een discrepantie aan tussen de ingangen SIA en SIB. Controleer de bekabeling op beide kanalen en verifieer dat de aangesloten veiligheidsschakelaar of het veiligheidsrelais beide kanalen gelijktijdig schakelt.
