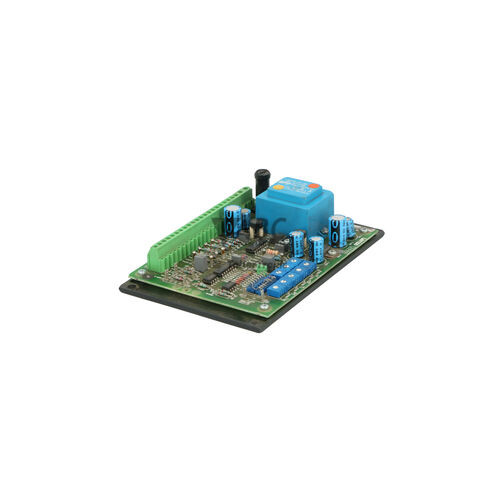

Lenze 2002.2B – Variateur de vitesse pour moteur CC 0,37 kW
L'article a été ajouté à votre demande de devis
Informations produit
Le variateur de vitesse pour moteur CC Lenze 2002.2B, issu de la gamme 2000 Series, assure la régulation précise de la vitesse des moteurs à courant continu à balais par commande de phase. Conçu pour fonctionner sur une alimentation secteur monophasée de 230 V AC dans une plage de 195 à 253 V AC, cet équipement délivre une tension d'induit variable de 0 à 180 V DC avec un courant permanent maximal de 2,2 A, permettant d'alimenter des moteurs d'une puissance allant jusqu'à 0,37 kW. Le module intègre également une sortie d'excitation fixe de 200 V DC adaptée aux moteurs à enroulement shunt ou à excitation séparée, couramment utilisés dans les convoyeurs, les machines d'emballage et les lignes d'étiquetage.
Le raccordement électrique du Lenze 2002.2B s'effectue au moyen de borniers à vis. Il accepte une consigne de vitesse analogique via un signal 0-10 V DC ou un potentiomètre externe de 10 kΩ, ainsi que des liaisons filaires pour les commandes d'arrêt et de validation. Pour stabiliser la vitesse en charge, le variateur permet d'utiliser une régulation par tension d'induit avec compensation IxR ajustable ou une boucle fermée via une dynamo tachymétrique CC. La mise en service s'effectue sans console numérique ni logiciel de programmation, directement par calibration matérielle au moyen de potentiomètres trimpots situés sur la carte d'électronique pour régler la vitesse minimale, la vitesse maximale, le courant maximal, la compensation IxR et la rampe d'accélération. Lors du remplacement d'un variateur usagé, il convient de recopier la position de ces potentiomètres ou de mesurer les tensions de consigne sur l'unité d'origine, opération pour laquelle ABC Industrial Parts propose un accompagnement technique adapté.
La surveillance en fonctionnement repose sur une LED témoin d'état qui s'allume en continu lorsque l'alimentation secteur est établie et que le variateur est prêt à fonctionner. En cas de dysfonctionnement sur la ligne, les premières vérifications consistent à mesurer les tensions sur les bornes de sortie d'induit et d'excitation ainsi qu'à vérifier le signal de consigne et les bornes de validation. Les défaillances internes ou matérielles au niveau des composants de la carte ne sont pas réparables sur le terrain. L'acquisition d'une pièce de rechange testée auprès d'ABC Industrial Parts permet de remettre l'installation en service sans modifier le câblage existant.
Caracteristiques techniques
| Fabricant | Lenze |
| Référence | 2002.2B |
| Modèle | 2002.2B |
| Famille de produits | 2000 Series |
| Type de composant | Variateur de vitesse pour moteur CC |
| Tension d'alimentation | 230 V AC |
| Plage de tension d'alimentation | 195 - 253 V AC |
| Tension de sortie d'induit | 0 - 180 V DC |
| Courant de sortie d'induit | 2,2 A |
| Tension d'excitation fixe | 200 V DC |
| Puissance nominale de sortie | 0,37 kW |
| Mode de contrôle | Tension d'induit avec compensation IxR / Retour dynamo tachymétrique |
| Signal de consigne de vitesse | 0 - 10 V DC ou potentiomètre 10 kΩ |
Diagnostic et indication d'état
Le variateur Lenze 2002.2B intègre un indicateur lumineux sur sa carte d'électronique pour le suivi opérationnel. Le voyant Ready / Status s'allume de manière fixe pour confirmer la présence de la tension d'alimentation secteur 230 V AC et signaler que la carte est sous tension et prête pour la régulation.
Pour compléter le diagnostic visuel, des mesures de tension directes peuvent être effectuées sur les borniers à vis d'induit et d'excitation. Le contrôle de la tension continue aux bornes de l'induit permet d'évaluer la réponse de la carte par rapport au signal de consigne appliqué sur l'entrée 0-10 V DC.
Voyants d'etat
| LED | Couleur/etat | Signification |
|---|---|---|
| Ready / Status LED | Solid | Indique la présence de la tension secteur et l'état d'exploitation actif |
Remplacement et pièces de rechange
Le remplacement d'un variateur Lenze 2002.2B nécessite une attention particulière quant aux paramètres de réglage analogiques. Ce modèle ne disposant pas de mémoire numérique, l'étalonnage repose intégralement sur la position des potentiomètres ajustables intégrés à la carte.
Avant la mise hors tension de l'ancien variateur, il est recommandé de relever la position précise de chaque potentiomètre trimpot (vitesse min., vitesse max., limite de courant, compensation IxR, rampe d'accélération) ou de relever la tension d'induit en charge. Ces réglages doivent ensuite être réappliqués à l'identique sur l'unité de rechange.
Il convient également de vérifier l'adéquation de l'enroulement d'excitation du moteur utilisé, qui doit accepter une tension fixe de 200 V DC, ainsi que la conformité des signaux de commande raccordés aux bornes de validation et d'arrêt.
Questions frequentes
Quel signal de consigne est compatible avec le variateur Lenze 2002.2B ?
Le variateur accepte soit un signal de tension analogique externe de 0 à 10 V DC, soit un potentiomètre de consigne standard de 10 kΩ raccordé sur son bornier d'entrée.
Comment s'effectue le réglage de la vitesse sur ce module ?
Les réglages de vitesse minimale, vitesse maximale, limite de courant, compensation IxR et rampe d'accélération se font directement sur la carte électronique à l'aide de potentiomètres trimpots analogiques, sans aucun outil logiciel.
Le variateur Lenze 2002.2B peut-il fonctionner avec une dynamo tachymétrique ?
Oui, ce modèle prend en charge la régulation en boucle fermée via un retour par dynamo tachymétrique CC pour maintenir une vitesse stable même sous des variations de charge.
Quelles sont les caractéristiques électriques de sortie du variateur ?
Le Lenze 2002.2B fournit une tension d'induit ajustable de 0 à 180 V DC avec un courant continu de 2,2 A (puissance nominale de 0,37 kW) et dispose d'une sortie d'excitation fixe de 200 V DC.
Que signifie le voyant LED allumé en continu sur le Lenze 2002.2B ?
La LED Ready / Status allumée en fixe indique que le variateur est sous tension avec une alimentation secteur monophasée 230 V AC présente et qu'il se trouve en état de fonctionnement actif.
