Lenze E82ZAFPC010 13010331 – Module de communication PROFIBUS-DP
L'article a été ajouté à votre demande de devis
Informations produit

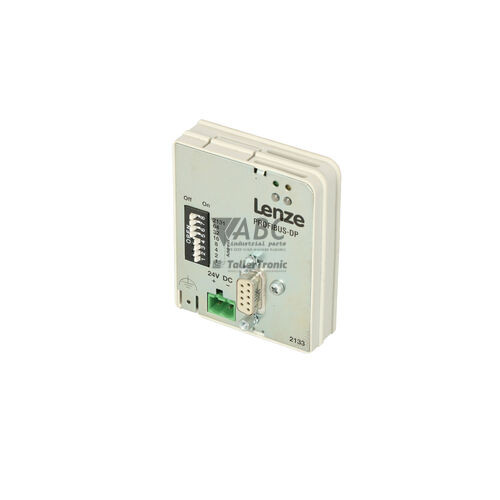

Le module de communication PROFIBUS-DP Lenze E82ZAFPC010, portant la référence 13010331, est une interface réseau enfichable conçue pour la gamme de variateurs de fréquence Lenze 8200 vector et 8200 motec. Il s'insère directement dans l'emplacement pour module fonctionnel (FIF) du variateur hôte et tire son alimentation électrique interne de 5 V DC directement du bus de la carte de commande. Équipé d'un connecteur Sub-D femelle à 9 broches pour l'interface RS-485, cet équipement permet aux variateurs de s'intégrer de manière transparente en tant qu'esclaves PROFIBUS-DP dans les lignes d'assemblage, les systèmes de convoyage et les machines d'emballage.
La mise en service d'une unité de rechange nécessite une correspondance exacte du paramétrage réseau pour rétablir les échanges de données de process et de paramètres. L'adresse d'esclave (de 1 à 126) est rapidement définie soit physiquement à l'aide du commutateur DIP à 7 positions accessible en façade, soit par voie logicielle via le paramètre C1809 en utilisant le logiciel Lenze Global Drive Control (GDC) ou le module de commande à clavier E82ZBC. Le module prend en charge la détection automatique de la vitesse de transmission jusqu'à 12 Mbit/s, facilitant son intégration auprès des automates maîtres PROFIBUS DP tels que les systèmes Siemens S7-300, S7-400, S7-1200 ou S7-1500 via les fichiers GSD Len0418.gsd ou Len082.gsd. Pour préparer un remplacement sans arrêt prolongé de production, ABC Industrial Parts fournit des modules de communication testés prêts à être configurés.
Le diagnostic de l'état de fonctionnement s'effectue directement via les voyants LED situés sur la face avant ainsi que par les paramètres de diagnostic du variateur comme le paramètre C0150. La LED verte RUN / READY reste allumée en continu lorsque l'initialisation interne est réussie et que l'alimentation est correcte, tandis que la LED rouge BUS ERROR / FAULT s'allume ou clignote en cas d'erreur de configuration, d'interruption du bus ou de perte des télégrammes du maître. Si un code de défaut tel que CE0, CE1 ou CE3 apparaît, les premières vérifications doivent porter sur l'état du câblage blindé, le positionnement des résistances de terminaison et le bon enclenchement du module dans le connecteur FIF. En cas de défaillance matérielle interne résiduelle de la carte ou du variateur, ABC Industrial Parts propose des solutions d'échange standard et de réparation pour remettre rapidement vos équipements en service.
Caracteristiques techniques
| Fabricant | Lenze |
| Référence pièce | 13010331 |
| Modèle / Type | E82ZAFPC010 |
| Famille de produits | 8200 vector |
| Type de composant | Module de communication PROFIBUS-DP |
| Interface de communication | PROFIBUS-DP (RS-485) |
| Version du protocole | Esclave DP-V0 / DP-V1 |
| Plage de vitesse de transmission | 9,6 kbit/s - 12 Mbit/s (détection automatique) |
| Plage d'adresses bus | 1 - 126 (par commutateurs DIP ou paramètre C1809) |
| Tension d'alimentation | 5 V DC (interne via connecteur FIF) |
| Connecteur bus de terrain | Sub-D 9 broches femelle |
| Interface hôte | Connecteur d'emplacement FIF |
| Variateurs compatibles | Lenze 8200 vector, Lenze 8200 motec |
Programmation et configuration
La configuration du module Lenze E82ZAFPC010 s'effectue principalement à l'aide du logiciel de mise en service Lenze Global Drive Control (GDC) ou directement via le module opérateur à clavier E82ZBC. Ces outils permettent d'accéder à l'ensemble des paramètres du variateur hôte 8200 vector et d'ajuster le comportement du module de communication. L'adressage du nœud sur le réseau PROFIBUS peut être attribué de manière logicielle à travers le paramètre C1809.
Pour les installations privilégiant un réglage matériel direct, l'adresse réseau (de 1 à 126) s'ajuste manuellement via le bloc de commutateurs DIP à 7 positions situé sur la face avant du module. L'intégration dans l'automate maître PROFIBUS exige l'importation des fichiers de description d'équipement GSD appropriés, à savoir Len0418.gsd ou Len082.gsd, garantissant la prise en charge correcte de la structure des données de process et des mots de commande.
Communication et intégration système
Le module E82ZAFPC010 met à disposition une interface de communication PROFIBUS-DP conforme aux normes RS-485 via un connecteur standard Sub-D 9 broches femelle. Il prend en charge les protocoles DP-V0 et DP-V1 en mode esclave, assurant l'échange cyclique des données de process ainsi que le transfert acyclique des paramètres de réglage du variateur.
La vitesse de transmission s'adapte automatiquement sur toute la plage standard PROFIBUS, allant de 9,6 kbit/s jusqu'à 12 Mbit/s, ce qui évite toute erreur de configuration manuelle du débit. Le module s'interface avec une large gamme de maîtres PROFIBUS DP, notamment les automates Siemens SIMATIC S7-300, S7-400, S7-1200 et S7-1500, permettant une synchronisation précise de la vitesse des convoyeurs et le pilotage à distance des entraînements.
Diagnostic et indication d'état
Le suivi opérationnel du module E82ZAFPC010 s'appuie sur deux LED d'état situées sur le panneau frontal. Ces indicateurs permettent un diagnostic visuel instantané de la présence de tension, de l'état d'initialisation et de la qualité du lien de communication bus sans nécessiter d'outils de mesure externes.
En complément des voyants, le variateur de fréquence 8200 vector met à disposition des paramètres de diagnostic accessibles depuis la console E82ZBC ou le logiciel Global Drive Control, notamment le paramètre C0150. De plus, l'automate maître peut lire les trames de diagnostic du nœud esclave pour identifier avec précision les coupures de ligne ou les erreurs de configuration.
Voyants d'etat
| LED | Couleur/etat | Signification |
|---|---|---|
| BUS ERROR / FAULT | Rouge - Clignotant ou allumé en fixe | Erreur de communication PROFIBUS, erreur de configuration ou perte des télégrammes du maître. Éteint lorsque la communication bus fonctionne normalement. |
| RUN / READY | Vert - Allumé en fixe | Alimentation du module OK et initialisation interne terminée. Éteint lorsque le module n'est pas alimenté ou présente une erreur matérielle interne. |
Remplacement et pièces de rechange
Lors du remplacement d'un module de communication Lenze E82ZAFPC010 (13010331) défaillant, il est crucial de s'assurer que le nouveau module est correctement enfiché dans l'emplacement FIF du variateur hôte Lenze 8200 vector ou 8200 motec. L'alimentation 5 V DC étant directement fournie par ce connecteur, un mauvais alignement ou des broches d'interconnexion encrassées peuvent engendrer des erreurs de communication interne telles que le code CE3.
Avant la remise sous tension, il convient de reproduire la configuration d'adressage du module d'origine en positionnant les 7 commutateurs DIP à l'identique, ou en vérifiant que la valeur du paramètre C1809 correspond à l'adresse réseau programmée dans l'automate maître. Aucune configuration manuelle du débit n'est requise grâce à la détection automatique de la vitesse jusqu'à 12 Mbit/s.
Si le variateur hôte ne parvient pas à établir la liaison avec le maître PROFIBUS malgré le remplacement du module et la vérification du câblage, le problème peut provenir de la carte de commande du variateur lui-même. Dans ce cas, une expertise matérielle approfondie ou un échange standard du variateur permet d'éviter des arrêts de ligne prolongés.
Codes erreur et codes defaut
Les codes suivants peuvent apparaitre pendant le fonctionnement ou le diagnostic :
| Code | Nom | Description | Cause possible | Action recommandee |
|---|---|---|---|---|
| CE0 | Communication Error 0 / Time-Out | Défaut de communication entre le module fonctionnel (emplacement FIF) et le variateur hôte ou interruption de la ligne de bus de terrain. | Câble de bus de terrain déconnecté, automate maître PROFIBUS arrêté, incohérence de la vitesse de transmission ou mauvais enclenchement du module. | Vérifier le raccordement du câble, contrôler les résistances de terminaison de ligne, confirmer l'état du maître et réinsérer fermement le module dans l'emplacement FIF. |
| CE1 | Communication Time-Out Process Data | Dépassement du temps limite de transfert des données de process entre le maître PROFIBUS et le variateur de fréquence hôte. | Automate en mode STOP, interruption des télégrammes sur le bus, expiration de la temporisation watchdog. | Vérifier l'état d'exécution du programme automate, inspecter le câblage du bus contre les interférences CEM et vérifier les paramètres de temps de cycle du bus. |
| CE3 | INTERN COMM ERROR | Erreur de communication interne entre la carte de commande du variateur hôte et le module E82ZAFPC010. | Module défectueux, broches de contact encrassées ou erreur matérielle interne sur le module fonctionnel ou le variateur. | Couper et rétablir l'alimentation du variateur hôte. Nettoyer les contacts et réinsérer fermement le module. Si le défaut persiste, remplacer le module de communication ; si le problème reste non résolu, renvoyer le variateur hôte pour réparation. |
| AOT | Alarm Fieldbus Timeout | Échéance de la temporisation watchdog du bus de terrain configurée avec une réaction d'alarme plutôt qu'une coupure sur défaut. | Perte temporaire du réseau ou retard de traitement au niveau de l'automate maître. | Inspecter le câblage physique du bus de terrain, vérifier le temps de cycle du maître et s'assurer de l'activation correcte des terminaisons aux extrémités de ligne. |
Questions frequentes
Comment configurer l'adresse PROFIBUS sur le module Lenze E82ZAFPC010 ?
L'adresse réseau (de 1 à 126) se configure soit physiquement à l'aide des commutateurs DIP à 7 positions situés en face avant du module, soit par voie logicielle via le paramètre C1809 en utilisant le logiciel Lenze Global Drive Control (GDC) ou la console à clavier E82ZBC.
Quel câble et quel connecteur sont nécessaires pour raccorder le module E82ZAFPC010 ?
Le module utilise un connecteur Sub-D femelle à 9 broches standard pour bus de terrain RS-485, compatible avec les prises et câbles blindés PROFIBUS-DP standard.
Faut-il régler la vitesse de transmission PROFIBUS sur le module E82ZAFPC010 ?
Non, le module dispose d'une fonction de détection automatique de la vitesse de transmission qui s'adapte automatiquement au débit du maître PROFIBUS, de 9,6 kbit/s jusqu'à 12 Mbit/s.
Que signifie le clignotement du voyant rouge BUS ERROR / FAULT ?
Le clignotement ou l'allumage fixe du voyant rouge indique une erreur de communication PROFIBUS, une inadéquation de la configuration réseau ou la perte des télégrammes émis par l'automate maître.
Quels fichiers GSD sont requis pour intégrer le module dans un automate Siemens S7 ?
L'intégration du variateur équipé du module E82ZAFPC010 dans un maître PROFIBUS Siemens (S7-300, S7-400, S7-1200, S7-1500) nécessite l'importation des fichiers GSD officiels Len0418.gsd ou Len082.gsd.
