Lenze 13439275 E94AZRP0084 – Filtre secteur RFI 8,4 A pour Servo Drives 9400
L'article a été ajouté à votre demande de devis
Informations produit

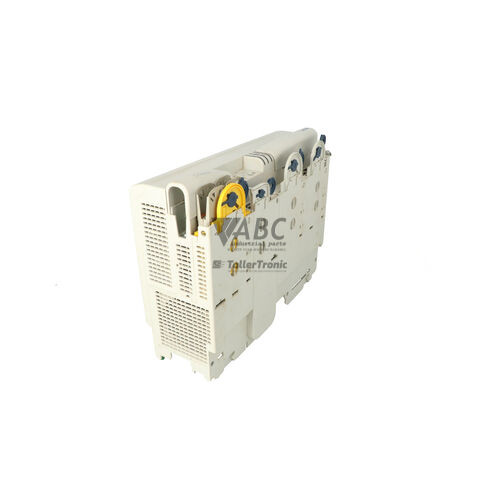

Le filtre secteur RFI Lenze 13439275, désigné sous le type E94AZRP0084, est un composant d'antiparasitage électromagnétique (CEM) conçu pour la gamme de variateurs de vitesse Lenze Servo Drives 9400. Ce filtre de ligne triphasé atténue les perturbations radioélectriques à haute fréquence générées par le découpage de puissance des variateurs. Fonctionnant sur des réseaux électriques triphasés de 400 V CA à 480 V CA avec une fréquence de 48 Hz à 62 Hz, il affiche une intensité nominale continue de 8,4 A. Abrité dans un boîtier métallique doté d'un indice de protection IP20, ce composant garantit le respect des normes de compatibilité électromagnétique dans les armoires de commande industrielles.
Le raccordement électrique du Lenze E94AZRP0084 s'effectue via des borniers à vis doubles dédiés aux lignes d'entrée triphasées du secteur et aux sorties filtrées vers le variateur. Des points de raccordement pour conducteur de protection (PE) assurent la sécurité électrique et une évacuation efficace des signaux parasites. En tant que composant passif, le filtre ne requiert aucune programmation, aucun transfert de paramètres ni de configuration logicielle lors de sa mise en service. Son format d'assemblage en empreinte (footprint) permet de le monter directement sous le châssis du variateur Lenze 9400 correspondant, ou latéralement dans l'armoire afin d'optimiser l'espace sur la plaque de montage. En cas de défaillance matérielle d'une installation existante, ABC Industrial Parts propose des unités de rechange testées pour un remplacement rapide.
Lors des opérations de maintenance ou de dépannage sur une ligne de production, les contrôles de première ligne doivent se concentrer sur l'intégrité des raccordements mécaniques et électriques. Il convient de vérifier le serrage des bornes à vis, la continuité du câblage d'alimentation triphasée et surtout la faible impédance de la connexion à la terre (PE). Un défaut au niveau du filtre ou de ses liaisons de terre peut provoquer la propagation d'interférences sur le réseau électrique et perturber les équipements d'instrumentation environnants. Étant donné qu'un filtre de ligne ne comporte pas de composants électroniques réparables sur le terrain, le remplacement direct de l'unité constitue la solution la plus fiable pour restaurer la conformité CEM et sécuriser le fonctionnement du variateur.
Caracteristiques techniques
| Fabricant | Lenze |
| Référence | 13439275 |
| Modèle / Type | E94AZRP0084 |
| Famille de produits | Servo Drives 9400 |
| Type de composant | Filtre RFI secteur |
| Courant nominal | 8,4 A |
| Tension nominale | 400 V CA |
| Tension maximale | 480 V CA |
| Plage de fréquence secteur | 48 - 62 Hz |
| Nombre de phases | 3 phases |
| Indice de protection | IP20 |
| Type de montage | Empreinte (Footprint) / Sous-ensemble |
| Type de raccordement | Bornes à vis |
Remplacement et pièces de rechange
Lors du remplacement d'un filtre secteur RFI Lenze 13439275 (E94AZRP0084), il est essentiel de s'assurer que l'intensité nominale de 8,4 A correspond parfaitement à la puissance du variateur Lenze Servo Drives 9400 associé. L'utilisation d'un filtre sous-dimensionné risque de provoquer des échauffements excessifs, tandis qu'un composant inadapté peut altérer l'efficacité de l'atténuation des interférences HF sur le réseau triphasé 400/480 V CA.
La conception mécanique de ce filtre sous forme d'empreinte (footprint) permet de le fixer directement sous le boîtier du variateur de vitesse, économisant ainsi de la surface utile sur la plaque de fond d'armoire. Lors de l'installation du composant de rechange, veillez à respecter le couple de serrage sur les borniers à vis d'entrée et de sortie et à nettoyer les surfaces de contact de la mise à la terre (PE) pour maintenir une liaison équipotentielle à basse impédance.
Questions frequentes
Le filtre Lenze E94AZRP0084 nécessite-t-il une configuration logicielle ?
Non, le filtre Lenze 13439275 E94AZRP0084 est un composant d'antiparasitage totalement passif. Il ne nécessite aucun logiciel, paramétrage ou transfert de micrologiciel lors de sa mise en service.
À quels variateurs le filtre RFI 13439275 est-il destiné ?
Ce filtre secteur est conçu spécifiquement pour être associé aux variateurs de la gamme Lenze Servo Drives 9400 fonctionnant sur un réseau triphasé de 400 V CA à 480 V CA avec un courant nominal de 8,4 A.
Comment le filtre E94AZRP0084 s'installe-t-il dans une armoire électrique ?
Le filtre s'installe en sous-ensemble sous le variateur Lenze 9400 grâce à sa structure footprint (en empreinte), ou directement sur la plaque de fond d'armoire à côté de l'équipement.
Quels sont les raccordements électriques présents sur le filtre 13439275 ?
Le composant dispose de borniers à vis triphasés pour l'arrivée secteur, de borniers à vis pour la sortie filtrée vers le variateur, ainsi que de points de raccordement pour le conducteur de protection (PE).
