Lenze 9324MP.VB.61 – Carte de commande pour variateur 9300 Servo
L'article a été ajouté à votre demande de devis
Informations produit

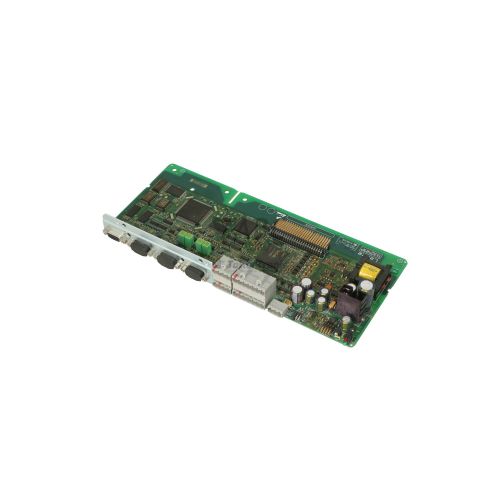

La carte de commande Lenze 9324MP.VB.61, révision VB.61, constitue le cœur de traitement des variateurs de vitesse et Servo PLC de la gamme Lenze 9300 Servo, spécifiquement dimensionnée pour les étages de puissance de 3,0 kW (Lenze 9324). S'installant directement sur la partie puissance du variateur, cette carte électronique assure la régulation en boucle fermée de la vitesse et du couple, ainsi que le positionnement précis du moteur dans les applications d'entraînement industrielles. Alimentée sous une tension de commande nominale de 24 V DC (plage de 18 à 32 V DC), elle fournit un courant nominal de sortie de 7 A tout en garantissant une précision élevée pour la synchronisation d'axes.
Pour le raccordement et la mise en service, la carte embarque un bus système CAN intégré opérant jusqu'à 500 kbit/s, une interface de retour moteur Sub-D à 9 broches pour résolveur ou codeur, des entrées/sorties numériques 24 V DC, ainsi que des entrées de consigne analogiques différentielles ±10 V. La communication réseau s'étend via un connecteur Automation Interface (AIF) de 33 broches accueillant des modules enfichables tels que PROFIBUS-DP (EMF2133IB), CANopen (EMF2178IB) ou LECOM RS-232/485 (EMF2102IB). La mémoire non volatile EEPROM permet de conserver jusqu'à quatre jeux de paramètres indépendants (PAR1 à PAR4). Lors d'un remplacement, le transfert des données s'effectue simplement en dupliquant la configuration à l'aide de la console de programmation EMZ9371BC ou du logiciel PC Lenze Global Drive Control (GDC), des opérations dans lesquelles ABC Industrial Parts peut vous accompagner.
Le diagnostic de l'équipement repose sur des indicateurs LED d'état (Ready et Fault) en façade ainsi que sur une mémoire d'historique des défauts (tampon TRIP). L'affichage des codes d'erreur sur la console EMZ9371BC ou la consultation des données dans le logiciel GDC permettent d'identifier rapidement l'origine des dysfonctionnements, qu'il s'agisse d'une surtension du bus continu (OU), d'un défaut d'encodeur (Sd7) ou d'une erreur de bus CAN (CE1). Lorsque des défauts internes non réparables sur site surviennent, tels qu'une défaillance matérielle (H05) ou une corruption d'EEPROM (EER), le remplacement complet de la carte par un composant testé auprès d'ABC Industrial Parts permet un retour rapide à la production.
Caracteristiques techniques
| Fabricant | Lenze |
| Référence | 9324MP.VB.61 |
| Type de composant | Carte de commande Servo |
| Famille de produit | 9300 Servo |
| Puissance nominale | 3 kW |
| Tension d'alimentation de commande | 24 V DC |
| Plage de tension de commande | 18 - 32 V DC |
| Courant de sortie nominal | 7 A |
| Bus système | Bus système CAN (500 kbit/s) |
| Interface d'automatisation | Header AIF 33 broches |
| Stockage des paramètres | 4 jeux de paramètres (EEPROM non volatile) |
Programmation et configuration
La carte de commande Lenze 9324MP.VB.61 utilise une mémoire EEPROM intégrée non volatile capable de stocker jusqu'à quatre jeux de paramètres complets (PAR1 à PAR4). Cette architecture protège l'intégralité de la configuration de l'entraînement contre les pertes d'alimentation secteur. Le paramétrage et la modification des constantes de régulation s'effectuent soit directement à l'aide de la console de commande portable EMZ9371BC, soit via un ordinateur équipé du logiciel Lenze Global Drive Control (GDC).
Pour les versions intégrant la fonctionnalité Servo PLC, la programmation des applications d'automatisme et la gestion des cycles s'exécutent au moyen de l'environnement logiciel Drive PLC Developer Studio (DDS). Lors de la mise en service d'une nouvelle carte ou d'un échange standard, la sauvegarde préalable de la configuration existante puis son rechargement garantissent un alignement exact des paramètres sans réajustement manuel des boucles de régulation.
Communication et intégration système
La carte intègre de série un bus système CAN opérant jusqu'à 500 kbit/s, conçu pour la communication inter-variateurs à haute vitesse et la synchronisation multi-axes dans les systèmes automatisés. Elle dispose également d'entrées de consigne analogiques différentielles ±10 V, d'entrées/sorties numériques 24 V DC pour les signaux de commande et d'état, ainsi que d'une prise Sub-D à 9 broches dédiée au raccordement des résolveurs ou des codeurs de positionnement.
L'extensibilité réseau est assurée par un connecteur Automation Interface (AIF) à 33 broches implanté sur la carte. Ce port accepte une large gamme de modules de communication optionnels, notamment le module EMF2133IB pour PROFIBUS-DP, le module EMF2178IB pour CANopen, ou le module EMF2102IB pour les liaisons série LECOM RS-232/485, facilitant l'intégration dans les architectures d'automates centrales.
Diagnostic et indication d'état
Le diagnostic en temps réel sur la carte 9324MP.VB.61 s'appuie sur deux LED d'état bicolores placées en façade : une LED verte « Ready » et une LED rouge « Fault ». En complément des voyants, le système intègre une mémoire tampon d'historique des défauts (mémoire TRIP) enregistrant les derniers événements survenus.
La lecture détaillée des codes d'erreur et le suivi des variables de fonctionnement s'effectuent via l'écran de la console EMZ9371BC ou grâce aux outils d'oscilloscope et d'affichage d'état du logiciel Global Drive Control (GDC).
Voyants d'etat
| LED | Couleur/etat | Signification |
|---|---|---|
| Ready (Green LED) | Green - Solid / Flashing | Vert continu indique un état d'exploitation normal avec déverrouillage du variateur. Vert clignotant indique que le variateur est prêt mais le verrouillage du variateur (CINH) est actif. |
| Fault (Red LED) | Red - Solid / Flashing | Rouge continu indique une condition TRIP active ou un défaut majeur. Rouge clignotant indique un message d'avertissement actif. |
Remplacement et pièces de rechange
Lors du remplacement d'une carte de commande Lenze 9324MP.VB.61 sur un variateur de la série 9300 Servo, il est indispensable de vérifier la correspondance de la puissance de l'étage de puissance (3,0 kW) ainsi que la révision matérielle. Avant de mettre l'équipement sous tension, veillez à récupérer le jeu de paramètres d'origine conservé dans la mémoire EEPROM de l'ancienne carte si celle-ci reste accessible.
Si la carte d'origine est totalement inopérante, la réinjection de la sauvegarde projet via le logiciel Global Drive Control (GDC) ou le transfert au moyen d'un clavier de commande EMZ9371BC permettra de restaurer l'intégralité des réglages d'usine ou spécifiques à la machine (PAR1 à PAR4). Assurez-vous également que le module d'extension AIF (PROFIBUS, CANopen ou LECOM) est correctement transféré sur la nouvelle carte de commande et que les résistances de terminaison du bus CAN sont correctement positionnées.
Codes erreur et codes defaut
Les codes suivants peuvent apparaitre pendant le fonctionnement ou le diagnostic :
| Code | Nom | Description | Cause possible | Action recommandee |
|---|---|---|---|---|
| OC1 | Court-circuit | Court-circuit ou défaut à la terre sur les bornes de sortie de puissance. | Court-circuit dans le câble moteur, défaut phase-masse, enroulement moteur défectueux. | Contrôler le câblage et l'isolement du moteur. Vérifier le courant nominal de sortie. |
| OC5 | Surcharge en accélération | Dépassement de la limite de courant pendant l'accélération ou le fonctionnement continu. | Charge mécanique trop élevée, blocage de la mécanique, temps d'accélération trop court. | Vérifier la mécanique pour déceler tout blocage ; augmenter la rampe d'accélération ; vérifier le dimensionnement du moteur. |
| OU | Surtension bus continu | La tension du bus continu a dépassé le seuil maximal admissible. | Énergie régénérative excessive lors du freinage, rampe de décélération trop courte, résistance de freinage absente. | Augmenter le temps de décélération ; vérifier la résistance de freinage externe et la configuration du hacheur. |
| LU | Sous-tension bus continu | La tension du bus continu est descendue sous le seuil minimal de fonctionnement. | Chute de tension du réseau électrique, coupure de phase, interruption d'alimentation. | Vérifier la tension d'alimentation secteur, les fusibles réseau et le contacteur principal. |
| OH | Surchauffe du radiateur | La température du dissipateur thermique de l'étage de puissance a dépassé la limite autorisée. | Défaut de refroidissement de l'armoire, ventilateur défectueux, température ambiante trop élevée, ailettes de refroidissement encrassées. | Nettoyer le dissipateur, assurer une ventilation adéquate de l'armoire, vérifier le fonctionnement du ventilateur interne. |
| OH4 | Surchauffe moteur | Déclenchement de la sonde thermique du moteur ou de la thermistance PTC. | Surcharge thermique du moteur, fonctionnement prolongé à faible vitesse et couple élevé, défaillance du ventilateur moteur. | Laisser refroidir le moteur, réduire la charge mécanique, vérifier le ventilateur de refroidissement forcé du moteur. |
| CE0 | Erreur de communication AIF | Rupture de communication ou dépassement de délai sur le module inséré dans le slot AIF. | Câble réseau déconnecté, connecteur mal inséré, incohérence de configuration du module, maître hors ligne. | Vérifier le câblage du bus de terrain, l'insertion du module AIF, l'état du maître et la terminaison de bus. |
| CE1 | Erreur de communication bus système (CAN) | Dépassement de délai ou erreur de transmission sur le bus système CAN. | Câble CAN interrompu, résistance de fin de ligne manquante, mauvaise vitesse de transmission (baud rate). | Vérifier le câblage du bus CAN, s'assurer de la présence des résistances de fin de ligne de 120 ohms aux deux extrémités, vérifier la vitesse de transmission. |
| EER | Erreur mémoire EEPROM | Erreur de lecture/écriture dans la mémoire non volatile des paramètres de la carte. | Mémoire de paramètres corrompue, coupure d'alimentation pendant la sauvegarde, composant EEPROM défectueux. | Recharger le jeu de paramètres par défaut usine. Si l'erreur persiste, panne matérielle interne - remplacer la carte de commande. |
| H05 | Défaut matériel interne | Défaillance matérielle interne sur la carte de commande. | Microprocesseur interne défectueux, module de conversion analogique ou alimentation interne défaillante. | Panne matérielle interne non réparable sur site - remplacer la carte de commande. |
| Sd7 | Défaut résolveur / codeur | Perte ou altération du signal de retour de position du résolveur ou du codeur. | Câble de codeur défectueux, connecteur débranché, fil brisé, capteur de position défaillant. | Vérifier le raccordement du résolveur/codeur et le blindage du câble. Inspecter le capteur de retour position. |
| NMAX | Dépassement de la vitesse maximale | La vitesse réelle du moteur a dépassé le seuil de vitesse maximale configuré. | Réglage instable de la boucle de vitesse, entraînement de la charge par inertie, signal de retour défaillant. | Contrôler les paramètres du régulateur de vitesse, la charge mécanique et le câblage du retour position. |
| PR0 | Erreur d'exécution programme PLC | Erreur d'exécution dans le programme d'application PLC sur la carte Servo PLC. | Division par zéro, erreur de pointeur, dépassement de pile dans le code PLC utilisateur. | Déboguer le code utilisateur PLC à l'aide du logiciel Drive PLC Developer Studio (DDS). |
Questions frequentes
Comment sauvegarder et transférer les paramètres sur une carte Lenze 9324MP.VB.61 ?
La carte stocke jusqu'à quatre jeux de paramètres (PAR1 à PAR4) dans son EEPROM intégrée. Le transfert vers une carte de remplacement s'effectue facilement soit en utilisant la console de commande EMZ9371BC pour copier les données, soit en chargeant le fichier de projet depuis un PC via le logiciel Lenze Global Drive Control (GDC).
Que signifient les LED d'état verte et rouge sur la carte ?
La LED verte (Ready) allumée fixe indique un fonctionnement normal avec variateur déverrouillé, et clignotante indique que le variateur est prêt mais en état d'inhibition (CINH). La LED rouge (Fault) allumée fixe signale un défaut TRIP actif, tandis qu'elle clignote lors d'un avertissement en cours.
Quels modules de communication de bus de terrain sont compatibles avec la carte 9324MP.VB.61 ?
Grâce à son port Automation Interface (AIF) à 33 broches, la carte accepte différents modules optionnels, tels que l'EMF2133IB pour PROFIBUS-DP, l'EMF2178IB pour CANopen et l'EMF2102IB pour les liaisons série LECOM RS-232/485.
Que faire en cas de code d'erreur H05 ou EER apparaissant sur l'entraînement ?
Le code EER indique un défaut de lecture/écriture EEPROM (qui peut parfois être résolu par la recharge des paramètres usine), tandis que le code H05 signale un défaut matériel interne au processeur ou à l'alimentation de la carte. Si ces erreurs persistent, la carte n'est pas réparable sur site et doit être remplacée.
Quels sont les raccordements physiques disponibles sur la carte 9324MP.VB.61 ?
La carte est équipée d'une interface bus système CAN (jusqu'à 500 kbit/s), de bornes pour signaux analogiques ±10 V et numériques 24 V DC, d'une prise Sub-D 9 broches pour le retour moteur (résolveur ou codeur) et du connecteur AIF 33 broches pour modules réseau.
