Lenze 00473052 EVS9322-EPV004 – Servovariateur 0.75 kW 9300 Servo
L'article a été ajouté à votre demande de devis
Informations produit

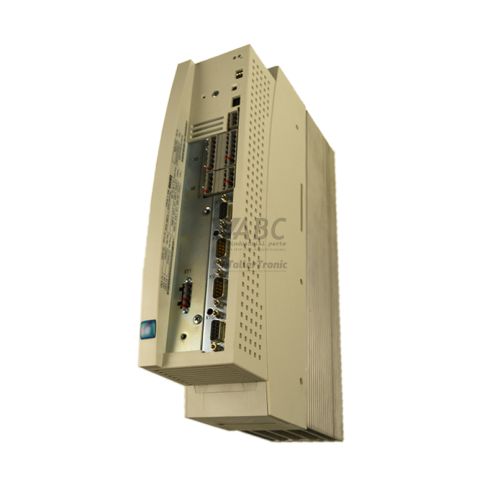

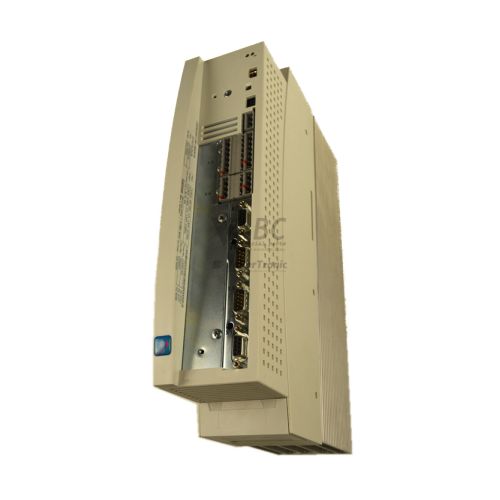

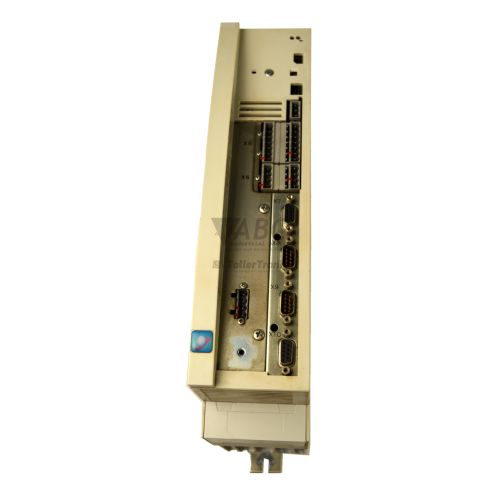

Le Lenze EVS9322-EPV004, portant le numéro d'article 00473052, est un servovariateur de positionnement de 0,75 kW appartenant à la gamme Lenze 9300 Servo. Alimenté par une tension triphasée comprise entre 320 et 528 V AC, cet équipement délivre un courant nominal de 2,5 A avec une capacité de surcharge maximale de 3,75 A. Conçu pour le contrôle de mouvement dynamique dans les systèmes multi-axes, il intègre la variante V004 à technologie cold-plate. Cette conception spécifique dissipe la chaleur directement vers une plaque de refroidissement externe ou un dissipateur thermique, ce qui permet une installation compacte dans l'armoire électrique et assure une gestion thermique optimale lors du pilotage de servomoteurs synchrones ou asynchrones.
L'intégration du variateur repose sur des interfaces de retour polyvalentes adaptées aux résolveurs ainsi qu'aux codeurs TTL, Sin/Cos et absolus EnDat ou SSI. Le servovariateur intègre un bus système CANbus supportant des vitesses jusqu'à 500 kbit/s et dispose d'un emplacement pour module d'interface d'automatisation (AIF), accueillant des cartes de communication optionnelles telles que EMF2133IB ou EMF2192IB. La mise en service et la configuration s'effectuent au moyen du logiciel PC Global Drive Control (GDC) ou des consoles de programmation Keypad 9371BB et EMF2101IB. La mise en œuvre d'une unité de rechange nécessite le transfert des paramètres enregistrés dans la mémoire EEPROM interne, capable de stocker quatre jeux de paramètres distincts. L'équipe d'ABC Industrial Parts accompagne les techniciens pour procéder à l'extraction de configuration et garantir l'alignement des données lors du remplacement de l'appareil.
Le suivi opérationnel de l'unité est assuré par des DEL d'état en façade ainsi que par la sortie relais de signalisation K1 (bornes 21 et 22), dont le contact s'ouvre dès l'apparition d'un défaut TRIP. L'analyse détaillée des alarmes s'effectue directement sur le panneau de commande 9371BB ou via le moniteur de diagnostic du logiciel GDC. Les vérifications initiales doivent porter sur la tension du bus continu (comprise entre 460 et 740 V DC), le câblage de la boucle de refroidissement cold-plate, l'état de la ligne CANbus et le bon enfichage du module AIF. En cas d'erreur matérielle interne H05 ou de dégradation de la mémoire EER, les composants électroniques ne sont pas réparables sur le terrain. Un redémarrage électrique peut être tenté, mais un reconditionnement complet ou la fourniture d'une unité de rechange testée par ABC Industrial Parts constitue la solution la plus rapide pour rétablir la production.
Caracteristiques techniques
| Tension d'alimentation | 320 - 528 V AC |
| Tension du bus continu | 460 - 740 V DC |
| Courant nominal | 2.5 A |
| Courant de sortie maximal | 3.75 A |
| Puissance nominale | 0.75 kW |
| Fréquence de découpage | 8 kHz |
| Technologie de montage | Cold-plate technology |
Programmation et configuration
La programmation et le paramétrage du servovariateur Lenze EVS9322-EPV004 s'appuient sur l'environnement logiciel Global Drive Control (GDC). Cet outil sur PC offre un accès complet à l'ensemble des fonctionnalités de positionnement intégrées, permettant d'exécuter des profils de mouvement internes sans faire appel à une carte de commande d'axe externe. La configuration peut également s'effectuer directement sur le terrain à l'aide des consoles de commande Keypad 9371BB ou EMF2101IB.
Le variateur intègre une mémoire EEPROM non volatile conçue pour conserver jusqu'à quatre jeux de paramètres indépendants. Cette architecture garantit la persistance des réglages de régulation de vitesse, de couple et de position en cas de coupure d'alimentation. Lors du remplacement d'un variateur défaillant, le transfert complet du jeu de paramètres actif depuis le logiciel GDC ou la console Keypad est indispensable pour assurer un fonctionnement identique du système de commande.
Communication et intégration système
Pour l'intégration réseau, le Lenze EVS9322-EPV004 dispose d'une interface bus système CANbus intégrée supportant un débit de communication allant jusqu'à 500 kbit/s. Ce bus permet l'échange rapide de données de process et d'informations de diagnostic entre plusieurs variateurs de la gamme 9300 Servo ou avec des équipements d'automatisme centralisés.
L'appareil est également doté d'un connecteur AIF (Automation Interface) permettant l'extension vers d'autres réseaux industriels. L'insertion de modules de communication optionnels comme les cartes EMF2133IB ou EMF2192IB offre une connectivité transparente avec des réseaux tels que PROFIBUS-DP, INTERBUS ou EtherNet/IP. La communication requiert une affectation correcte des adresses réseau et l'installation de résistances de fin de ligne de 120 ohms sur le bus CANbus.
Diagnostic et indication d'état
Le servovariateur EVS9322-EPV004 offre un système de diagnostic multi-niveau combinant des indicateurs luminescents en façade, un relais de sécurité et des mots d'état réseau. Le relais de sortie K1, accessible via les bornes 21 et 22, bascule en position ouverte lors du déclenchement d'une alarme TRIP pour signaler un arrêt de sécurité à l'automate de sécurité externe.
Les techniciens de maintenance peuvent accéder à l'historique détaillé des défauts au moyen du menu de diagnostic du Keypad 9371BB ou par le moniteur en ligne du logiciel Global Drive Control. Ces interfaces permettent de visualiser les codes d'erreur en temps réel, de lire le mot d'état du variateur et d'accéder au journal des événements pour identifier rapidement l'origine des dysfonctionnements.
Voyants d'etat
| LED | Couleur/etat | Signification |
|---|---|---|
| DEL verte (Fonctionnement) | Vert - Clignotante / Fixe | Clignotante = Variateur prêt / blocage d'impulsions actif ; Fixe = Variateur activé / en fonctionnement |
| DEL rouge (TRIP / Défaut) | Rouge - Clignotante / Fixe | Clignotante = Avertissement / IMP (blocage d'impulsions) ; Fixe = Défaut TRIP actif |
Remplacement et pièces de rechange
Lors du remplacement d'un servovariateur Lenze EVS9322-EPV004 défaillant, il est primordial de respecter la spécification mécanique V004 à technologie cold-plate. Contrairement aux modèles à dissipateur classique, cette version requiert une plaque de montage adaptée garantissant un transfert thermique direct et efficace. Un montage incorrect ou un manque de pâte thermique détériorera le refroidissement et provoquera des mises en sécurité thermiques OH.
Sur le plan logiciel et fonctionnel, l'unité de rechange doit impérativement recevoir la configuration exacte de l'ancien variateur. Les paramètres enregistrés dans l'EEPROM interne (comprenant les réglages de boucle de vitesse, le profil de positionnement et les adresses de bus) doivent être transférés via le logiciel Global Drive Control ou à l'aide d'une console 9371BB. Il convient également de replacer la carte d'extension AIF (telle que l'EMF2133IB) dans le nouvel appareil pour restaurer la communication réseau.
Codes erreur et codes defaut
Les codes suivants peuvent apparaitre pendant le fonctionnement ou le diagnostic :
| Code | Nom | Description | Cause possible | Action recommandee |
|---|---|---|---|---|
| OC1 | Court-circuit / Surintensité | Dépassement instantané de la limite de courant moteur (court-circuit ou défaut à la terre) | Court-circuit dans le câble moteur, défaut de bobinage moteur, temps d'accélération trop court | Vérifier l'absence de court-circuit sur le moteur et son câble ; vérifier la dynamique d'accélération |
| OC2 | Défaut à la terre | Défaut à la terre / courant de fuite détecté aux bornes de sortie | Défaut d'isolement à la terre dans le câblage ou le bobinage moteur, courants capacitifs de câble trop élevés | Vérifier l'isolement du moteur et du câble ; vérifier la longueur du câble moteur |
| OC5 | Surcharge Ixt | Limite de courant continu dépassée (surcharge du variateur) | Variateur en surcharge due à un effort mécanique excessif, facteur de marche trop élevé | Vérifier le dimensionnement du variateur par rapport à la charge ; vérifier l'absence de point dur mécanique |
| OU | Surtension bus continu | Tension du bus continu supérieure au seuil maximal (~770 V DC) | Énergie de freinage du moteur trop élevée, résistance du hacheur de freinage non raccordée ou défectueuse | Vérifier la résistance du hacheur de freinage ; vérifier le temps de décélération |
| LU | Sous-tension bus continu | Tension du bus continu inférieure à la limite minimale (~430 V DC) | Tension du réseau trop basse, coupure de phase, interruption de l'alimentation électrique | Vérifier la tension du réseau d'alimentation et le serrage des bornes |
| OH | Surchauffe du dissipateur | Température du dissipateur thermique supérieure au seuil admissible (>85 °C / 90 °C) | Refroidissement insuffisant, température ambiante trop élevée, ventilateur en panne ou plaque cold-plate encrassée | Assurer un refroidissement adéquat sur la plaque cold-plate ; nettoyer le dissipateur ; réduire la température ambiante |
| OH4 | Surchauffe moteur | Déclenchement de la sonde thermique du moteur (CCT / contact thermique) | Surchauffe thermique du moteur, défaillance de la ventilation du moteur | Laisser refroidir le moteur ; réduire la charge mécanique ; vérifier le raccordement de la sonde thermique |
| OH7 | Température interne de l'appareil | Température trop élevée sur la carte de commande interne | Température ambiante interne de l'armoire électrique excessive | Améliorer la ventilation de l'armoire électrique ; vérifier le fonctionnement du ventilateur d'armoire |
| CE0 | Défaut de communication bus système | Panne de communication CANbus / état bus off | Interruption de la ligne CAN, vitesse en bauds incorrecte, résistance de fin de ligne manquante, interférences | Vérifier le câblage CAN, les résistances de fin de ligne (120 ohms) et les paramètres de vitesse |
| CE1 | Défaut de communication AIF | Interruption de la communication entre le variateur et le module de bus AIF | Module AIF mal enclenché dans son connecteur, dépassement du temps de réponse bus | Vérifier le positionnement du module dans son emplacement ; vérifier le câblage réseau et l'état du maître |
| Sd2 | Défaut résolveur | Perte de signal ou erreur de voie détectée sur le résolveur | Câble de résolveur coupé ou débranché, résolveur défectueux | Vérifier la connexion et le blindage du câble de retour résolveur |
| Sd3 | Défaut codeur | Erreur de protocole ou de communication sur le codeur absolu | Câble de codeur défectueux, perturbations électromagnétiques sur les lignes de signal | Vérifier le câble de codeur et l'efficacité du blindage |
| H05 | Défaut matériel interne | Erreur matérielle interne détectée lors de l'auto-test | Défaillance de la carte de commande ou erreur mémoire | Défaut matériel interne — effectuer un cycle d'alimentation ; si le défaut persiste, l'unité doit être réparée ou remplacée |
| EER | Erreur mémoire EEPROM | Corruption des données dans la mémoire EEPROM interne | Coupure de tension pendant l'écriture, dégradation des composants mémoire | Recharger les paramètres d'usine ou réinjecter la configuration. Si le défaut persiste, remplacer l'unité |
| LP1 | Manque phase moteur | Coupure de phase détectée sur les bornes de sortie U, V, W | Câble moteur débranché, contacteur moteur ouvert | Vérifier le câblage des phases moteur et l'état du contacteur de sortie |
| NMAX | Dépassement de la vitesse maximale | Vitesse moteur supérieure au seuil maximal configuré | Régulateur de vitesse instable, paramétrage de la résolution du codeur incorrect | Vérifier le réglage du régulateur de vitesse et la configuration du codeur |
Questions frequentes
Quel logiciel est nécessaire pour configurer le servovariateur Lenze EVS9322-EPV004 ?
La configuration et le paramétrage s'effectuent à l'aide du logiciel PC Lenze Global Drive Control (GDC) ou en local via la console de commande Keypad 9371BB ou EMF2101IB.
Comment sauvegarder et transférer les paramètres vers un appareil de rechange ?
Les données de configuration sont stockées dans l'EEPROM interne du variateur. Elles peuvent être lues et sauvegardées sur PC avec le logiciel GDC, puis réinjectées dans le variateur de remplacement, ou dupliquées à l'aide du clavier Keypad 9371BB.
Quelle est la spécificité du montage V004 cold-plate ?
La variante V004 utilise une plaque froide de refroidissement sans ailettes d'aération traditionnelles. Elle doit être fixée directement sur un dissipateur externe ou une plaque refroidie à fluide pour dissiper la chaleur générée par les composants de puissance.
Quels types de capteurs de position sont supportés par ce variateur ?
Le variateur EVS9322-EPV004 gère directement les entrées résolveur ainsi que les codeurs incrémentaux TTL, Sin/Cos et les codeurs absolus à protocoles EnDat ou SSI.
Que signifie le code d'erreur H05 et quelle est la marche à suivre ?
Le code H05 indique une erreur matérielle interne au niveau de la carte de commande. Il convient de couper puis de rétablir l'alimentation ; si le défaut persiste, le composant nécessite une réparation ou un échange standard.
