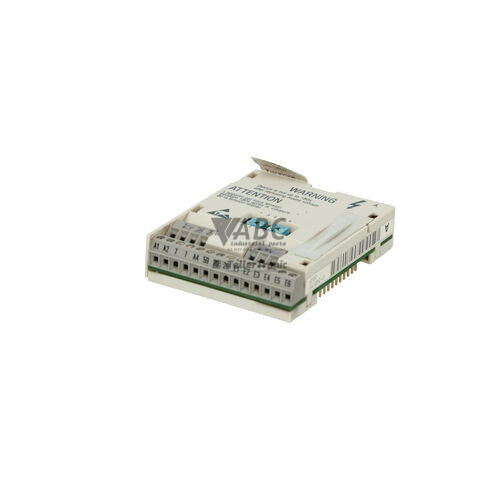

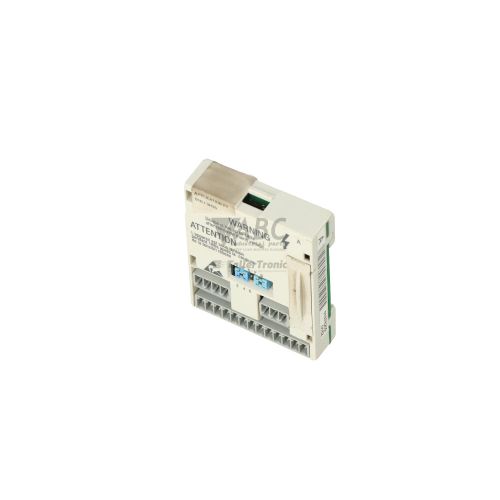

Lenze 13141276 ECSDA008C4B – Module d'axe servovariateur ECS 8A
L'article a été ajouté à votre demande de devis
Informations produit
Le module d'axe de servovariateur Lenze 13141276 ECSDA008C4B est un composant de commande de mouvement conçu pour le système de servovariateurs modulaires Lenze ECS Servo System. Intégré sous la configuration logicielle Speed Follower, cet équipement assure la régulation de vitesse, le contrôle de limite de couple et la synchronisation de phase numérique dans les applications d'entraînement multi-axes. Alimenté par un bus DC central sous une tension comprise entre 460 V DC et 740 V DC avec une alimentation de commande séparée en 24 V DC, ce module délivre un courant nominal de sortie de 8,0 A à une fréquence de découpage de 8 kHz. Il offre une capacité dynamique de surintensité atteignant 16 A pendant 5 secondes et jusqu'à 24 A pendant 0,5 seconde pour supporter les cycles d'accélération soutenus.
Sur le plan des raccordements, le module Lenze 13141276 embarque une interface de retour moteur par résolveur sur le connecteur X6, une entrée secondaire pour fréquence maître ou codeur sur le connecteur X7, deux entrées analogiques différentielles (-10 V à +10 V), quatre entrées numériques programmables et deux sorties numériques. La communication s'effectue de base via un bus système CANopen intégré proposant deux connecteurs RJ45 pour le chaînage, tandis qu'un emplacement d'extension permet d'installer des modules de bus de terrain optionnels tels que PROFIBUS-DP, EtherCAT ou PROFINET. La mise en service d'une unité de rechange requiert le transfert préalable de la configuration des paramètres sauvegardée dans la mémoire EEPROM interne non volatile, réalisable via les logiciels Lenze Global Drive Control (GDC) ou EASY Starter, ou manuellement au moyen de la console XT Keypad EMZ9371BC. Dans ce cadre, ABC Industrial Parts vous accompagne pour l'extraction de paramètres ou la fourniture de modules préparés prêts à être installés.
L'analyse du statut du variateur s'appuie sur deux témoins LED en façade, à savoir la LED verte CY indiquant l'état de fonctionnement et la LED rouge ER signalant les avertissements et déclenchements de défauts, complétés par un afficheur 7 segments. L'accès aux diagnostics détaillés est également possible par le mot d'état CANopen sous le code C0150, la mémoire d'historique conservant les 4 derniers déclenchements horodatés, ainsi que par les outils de mesure du logiciel GDC et du tableau de bord EASY Starter. Les pannes récurrentes telles que les surintensités (OC1, OC2), les surtensions sur le bus DC (OU) ou les défauts de boucle de retour (Sd1, Sd2) nécessitent le contrôle des câblages externes, du blindage et des éléments mécaniques. Lorsque des messages d'erreur matérielle interne comme EER, rEt ou H05 apparaissent, l'unité ne peut pas être dépannée sur site ; un échange standard testé ou un service de réparation auprès de ABC Industrial Parts constitue alors la solution la plus rapide pour remettre votre installation en production.
Caracteristiques techniques
| Fabricant | Lenze |
| Référence | 13141276 |
| Modèle / Type | ECSDA008C4B |
| Type de composant | Servovariateur (Module d'axe) |
| Famille de produits | ECS Servo System |
| Courant nominal de sortie | 8 A |
| Courant de pointe (5 s) | 16 A |
| Courant de pointe max (0.5 s) | 24 A |
| Tension d'alimentation bus DC | 460 - 740 V DC |
| Tension d'alimentation de commande | 24 V DC |
| Puissance dissipée | 110 W |
| Fréquence de découpage | 8 kHz |
| Vitesse de transmission CANopen | 1 Mbit/s |
Programmation et configuration
La configuration du module d'axe Lenze 13141276 ECSDA008C4B repose sur l'utilisation du logiciel de paramétrage Lenze Global Drive Control (GDC) ou de la plateforme EASY Starter. Ce module intègre la structure d'application Speed Follower, proposant des blocs fonctionnels préconfigurés pour la régulation de vitesse, le contrôle de couple et le suivi d'axe synchrone. L'accès aux paramètres s'effectue via les codes d'index de l'appareil.
Les données de paramétrage sont sauvegardées dans une mémoire EEPROM interne non volatile intégrée à la carte de commande du variateur. En cas d'intervention technique ou de réinitialisation complète des jeux de données, le code C0002 permet de restaurer la configuration d'usine (C0002 = 1). Pour les interventions sur le terrain sans ordinateur de service, la console optionnelle Lenze XT Keypad (référence EMZ9371BC) peut être connectée directement en façade pour modifier ou consulter les réglages d'exploitation.
Communication et intégration système
Le module ECSDA008C4B intègre en standard une interface de bus système CANopen fonctionnant à des vitesses de transmission allant jusqu'à 1 Mbit/s. Le raccordement réseau s'effectue par l'intermédiaire de deux prises RJ45 situées en façade, facilitant le câblage en guirlande (daisy-chain) entre les différents modules d'axe du système d'entraînement.
Pour une intégration dans des architectures d'automatisme centralisées, l'appareil dispose d'un emplacement pour module d'automatisation optionnel. Cette fente d'extension permet d'insérer des cartes de communication réseau adaptées aux standards industriels PROFIBUS-DP, EtherCAT ou PROFINET, garantissant un échange de données rapide avec le meuble d'automatisme maître.
Diagnostic et indication d'état
Le diagnostic visuel immédiat du module Lenze 13141276 est assuré par deux voyants LED en façade ainsi que par un afficheur 7 segments. La LED verte CY indique l'état d'opération du variateur, tandis que la LED rouge ER signale la présence d'un avertissement ou d'un défaut actif ayant provoqué le verrouillage de l'étage de puissance.
En complément des voyants de façade, l'appareil intègre un mot d'état de diagnostic accessible sous le code CANopen C0150, ainsi qu'une mémoire tampon d'historique sauvegardant les 4 derniers messages de déclenchement avec leur chronologie. Les logiciels Lenze GDC et EASY Starter fournissent des fonctions de diagnostic avancées, incluant un oscilloscope logiciel pour l'analyse des signaux en temps réel.
Voyants d'etat
| LED | Couleur/etat | Signification |
|---|---|---|
| CY | Vert - Fixe / Clignotant | État de fonctionnement (Fixe = Prêt/En service, Clignotant = Blocage/Prêt) |
| ER | Rouge - Fixe / Clignotant | État de défaut (Fixe = Défaut actif/Déclenchement, Clignotant = Avertissement/Message) |
Remplacement et pièces de rechange
Lors du remplacement d'un module d'axe Lenze 13141276 ECSDA008C4B, il est indispensable de vérifier la compatibilité de la tension du bus DC (460 V à 740 V DC) fournie par le module d'alimentation central de la gamme Lenze ECS (types ECSSM ou ECSEM). L'appareil nécessite également une alimentation auxiliaire séparée de 24 V DC pour les cartes de contrôle.
Un module neuf ou de rechange ne fonctionne pas en mode d'interchangeabilité immédiate sans préparation. Il convient d'extraire la totalité des paramètres de l'ancien module via GDC, EASY Starter ou la console XT Keypad, puis de les injecter dans la pièce de rechange. Il faut veiller à ce que l'adresse du nœud bus de terrain et la vitesse de transmission CANopen soient scrupuleusement identiques.
Dans le cadre de projets de modernisation d'installations existantes équipées de la gamme Lenze ECS, les servovariateurs des séries Lenze i700 et i950 constituent les alternatives technologiques recommandées pour la migration progressive des architectures d'entraînement.
Codes erreur et codes defaut
Les codes suivants peuvent apparaitre pendant le fonctionnement ou le diagnostic :
| Code | Nom | Description | Cause possible | Action recommandee |
|---|---|---|---|---|
| OC1 | Court-circuit | Court-circuit détecté aux bornes du moteur ou à l'étage de puissance de sortie. | Court-circuit dans le câble moteur, court-circuit dans les enroulements moteur, étage de sortie défectueux. | Vérifier le câble moteur et le câblage pour déceler tout court-circuit ou défaut d'isolement ; vérifier la résistance des enroulements du moteur ; si l'erreur persiste moteur déconnecté, l'étage de puissance interne est endommagé et l'appareil nécessite un retour en réparation. |
| OC2 | Défaut de masse | Défaut à la terre / fuite à la masse détectée sur une phase de sortie. | Défaut de masse dans le câble moteur ou les enroulements moteur, courant de charge capacitif du câble supérieur à la limite. | Vérifier le câble moteur et l'enroulement moteur par rapport à la terre / PE ; vérifier les limites de longueur de câble moteur. |
| OC5 | Surcharge I x t | Le contrôle de surcharge du variateur (Ixt) s'est déclenché. | Courant continu supérieur au courant nominal continu pendant une période prolongée ; blocage mécanique ou surcharge sur l'arbre moteur. | Vérifier la charge mécanique et le dimensionnement du variateur ; vérifier les rampes d'accélération/décélération ; vérifier le cycle de fonctionnement. |
| OU | Surtension du bus DC | La tension du bus DC dépasse le seuil maximal supérieur. | Énergie de freinage excessive lors de la décélération ; hacheur de freinage actif trop longtemps ou résistance de freinage endommagée/déconnectée. | Vérifier le raccordement et la valeur de la résistance de freinage ; augmenter le temps de rampe de décélération ; vérifier le module d'alimentation du bus DC. |
| LU | Sous-tension du bus DC | La tension du bus DC est descendue sous le seuil minimal. | Défaillance du réseau électrique, déclenchement du module d'alimentation (ECSxM) ou coupure de courant, fusible du bus DC fondu. | Vérifier la ligne d'alimentation AC arrivant au module d'alimentation ; vérifier le câblage de la liaison bus DC et les fusibles. |
| OH | Surchauffe du dissipateur | La température du dissipateur thermique a dépassé la limite supérieure. | Refroidissement insuffisant, panne du ventilateur, température ambiante trop élevée, ailerons du dissipateur obstrués. | Nettoyer le dissipateur, vérifier la ventilation de l'armoire, vérifier le fonctionnement du ventilateur, réduire la température ambiante. |
| OH4 | Surchauffe moteur | Le capteur de température moteur (PTC/NTC/KTY/KBR) a détecté une surchauffe du moteur. | Surcharge thermique du moteur, refroidissement moteur insuffisant, configuration incorrecte du capteur thermique. | Laisser refroidir le moteur ; vérifier la charge mécanique ; vérifier le raccordement du capteur moteur et les paramètres. |
| OH7 | Surchauffe interne du variateur | La température interne dans le boîtier du module d'axe est trop élevée. | Température interne de l'armoire excessive, ventilateur de refroidissement interne défectueux. | Vérifier la circulation d'air et le système de refroidissement de l'armoire. |
| CE0 | Erreur de communication CANopen / Module d'automatisation | Interruption de la communication sur le bus système ou le module de bus de terrain. | Câble de bus déconnecté ou endommagé, vitesse en bauds incorrecte, résistance de terminaison de bus manquante, conflit d'adresse de nœud. | Vérifier les câbles réseau, le blindage, la mise à la terre, les résistances de terminaison et l'état du maître bus de terrain. |
| EER | Erreur EEPROM | Erreur de somme de contrôle ou d'accès à la mémoire EEPROM interne. | Corruption de la mémoire interne ou défaut matériel au niveau de la carte électronique. | Défaut matériel interne — tenter une réinitialisation des paramètres aux valeurs d'usine (C0002 = 1) ; si le défaut persiste, retourner l'unité pour réparation ou remplacer l'appareil. |
| rEt | Défaut de réinitialisation système | Défaut de réinitialisation du microcontrôleur CPU. | Perturbations CEM sévères ou défaut matériel interne. | Défaut matériel interne ou de carte de commande — vérifier la mise à la terre et le blindage de l'armoire ; si le problème réapparaît, retourner l'appareil en réparation. |
| H05 | Défaut d'alimentation interne | Tension d'alimentation interne sur la carte de commande du module d'axe hors tolérance. | Défaillance du circuit d'alimentation interne. | Défaut matériel interne — l'unité n'est pas réparable sur site ; contacter le service Lenze ou retourner l'unité en réparation. |
| Sd1 | Défaut / Circuit ouvert résolveur | Défaut de voie de signal du résolveur ou déconnexion du câble. | Câble résolveur coupé, blindage endommagé, connecteur X6 débranché ou résolveur défectueux. | Vérifier le raccordement du résolveur sur le connecteur X6, vérifier l'intégrité du câble et le blindage, tester la résistance des enroulements du résolveur. |
| Sd2 | Défaut signal codeur / fréquence maître | Défaillance de voie de codeur ou interruption du signal sur l'entrée X7. | Défaut de tension d'alimentation du codeur, rupture de fil, câble codeur déconnecté. | Vérifier le câblage du codeur sur le connecteur X7, vérifier la tension d'alimentation du codeur, inspecter le blindage du câble codeur. |
Questions frequentes
Quel logiciel est nécessaire pour configurer le module Lenze 13141276 ?
La configuration du module ECSDA008C4B s'effectue au moyen du logiciel Lenze Global Drive Control (GDC) ou de la plateforme EASY Starter. Il est également possible d'utiliser la console portable Lenze XT Keypad (EMZ9371BC) pour ajuster les paramètres directement sur le variateur.
Quelles sont les capacités de surcharge de ce module d'axe 8A ?
Le module Lenze 13141276 délivre un courant nominal continu de 8,0 A. Il autorise un courant de pointe de 16 A pendant 5 secondes et peut atteindre jusqu'à 24 A pendant 0,5 seconde lors des phases d'accélération transitoires.
Quels réseaux de communication le module ECSDA008C4B supporte-t-il ?
Le module intègre nativement un bus système CANopen via deux connecteurs RJ45. Il dispose en outre d'un emplacement pour module d'automatisation optionnel permettant de se raccorder aux réseaux PROFIBUS-DP, EtherCAT ou PROFINET.
Que signifie le code d'erreur OC1 sur le variateur ?
Le code OC1 indique un court-circuit au niveau du câble moteur, des enroulements du moteur ou de l'étage de puissance du variateur. Si le défaut persiste après avoir déconnecté le câble moteur du variateur, l'étage de puissance interne est endommagé et nécessite une réparation.
Comment réagir en cas de code d'erreur matériel EER ou H05 ?
Les codes EER (erreur mémoire EEPROM) et H05 (défaut de tension d'alimentation interne) correspondent à des défaillances matérielles internes non réparables sur site. Une tentative de réinitialisation d'usine via le code C0002 = 1 peut être effectuée pour EER, mais si l'erreur persiste, l'appareil doit être envoyé en réparation ou remplacé.
