Lenze 9322LP-5C Powerboard 9322 – Carte de puissance 0,75 kW pour variateur 9300
L'article a été ajouté à votre demande de devis
Informations produit

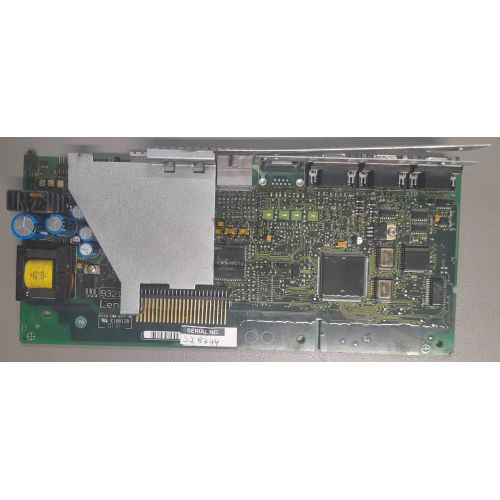

Le module Lenze 9322LP-5C, correspondant au modèle Powerboard 9322, est une carte de puissance conçue pour les servovariateurs et variateurs de fréquence de la série Lenze 9300 d'une puissance nominale de 0,75 kW (1,0 HP). Ce composant assure le conditionnement de l'alimentation réseau, la gestion du bus continu intermédiaire et le découpage haute fréquence pour le pilotage précis des moteurs à courant alternatif. Conçue selon l'architecture matérielle en révision 5C pour la classe de tension 500 V, cette carte accepte une tension d'alimentation triphasée allant de 320 V AC à 528 V AC avec une fréquence réseau de 45 Hz à 65 Hz. Elle fournit un courant de sortie nominal de 2,5 A à une fréquence de découpage de 8 kHz et supporte une fréquence de sortie maximale de 480 Hz.
Pour le raccordement électrique, la carte 9322LP-5C intègre des borniers à vis et enfichables pour l'entrée réseau triphasée, la sortie moteur triphasée ainsi que les bornes de bus continu (+UG, -UG) destinées au couplage du bus intermédiaire et au raccordement d'un hacheur de freinage. Lors de l'installation d'une carte de rechange, le remplacement au niveau du bloc de puissance permet de conserver la carte de contrôle d'origine et ainsi de préserver la totalité de la configuration des paramètres stockés dans la mémoire EEPROM non volatile. L'intégration dans l'application peut nécessiter la vérification de la compatibilité matérielle et l'accès aux outils de paramétrage tels que le logiciel Global Drive Control (GDC) ou la console de programmation Keypad XT EMZ9371BC, des étapes pour lesquelles ABC Industrial Parts peut vous accompagner lors du reconditionnement d'un équipement.
La surveillance du fonctionnement et la détection des défaillances s'effectuent au moyen de voyants LED intégrés indiquant les états DRIVE READY / OK (vert), DRIVE TRIP / FAULT (rouge) et IMP / Pulse Inhibit (jaune). Un diagnostic plus approfondi est accessible via l'historique des défauts enregistré dans le paramètre C0168, consultable depuis la console Keypad XT ou le logiciel GDC. Le système surveille en permanence des conditions telles que les surintensités (OC1, OC2, OC5), les variations de tension du bus continu (OU, LU) ou la surchauffe du dissipateur (OH). Si une panne matérielle interne apparaît, telle qu'une erreur H05 ou un défaut du circuit d'attaque de grille, le composant n'est pas réparable sur le terrain ; l'acquisition d'une carte testée ou le recours aux services de réparation d'ABC Industrial Parts permet alors un retour rapide à l'exploitation.
Caracteristiques techniques
| Puissance nominale (kW) | 0.75 kW |
| Puissance nominale (HP) | 1.0 HP |
| Plage de tension d'alimentation | 320 - 528 V AC |
| Courant de sortie nominal | 2.5 A |
| Plage de fréquence réseau | 45 - 65 Hz |
| Fréquence de sortie maximale | 480 Hz |
| Fréquence de découpage | 8 kHz |
Programmation et configuration
Le paramétrage et la configuration de la carte de puissance Lenze 9322LP-5C s'effectuent par l'intermédiaire de la carte de contrôle associée au variateur de la série 9300. Les jeux de paramètres et la logique de commande sont conservés dans la mémoire EEPROM de la carte de commande, ce qui évite de devoir reprogrammer l'unité lors du simple remplacement de la section de puissance.
L'accès aux paramètres et la sauvegarde des configurations s'effectuent via le logiciel Global Drive Control (GDC) ou au moyen du terminal de commande portable Keypad XT EMZ9371BC. La consultation du code de paramètre C0168 permet notamment de lire le tampon d'historique des défauts pour faciliter la mise en service et la maintenance.
Communication et intégration système
Le variateur équipé de la carte de puissance 9322LP-5C intègre une interface de bus système CAN permettant la communication entre variateurs et le raccordement aux réseaux d'automatisme. Cette interface supporte le contrôle des états et la transmission des consignes en temps réel.
L'intégration dans des réseaux industriels plus étendus est réalisable grâce à l'ajout de modules de communication optionnels. Le variateur accepte les modules PROFIBUS-DP (EMF2133IB / EMF2131IB) ainsi que les modules CANopen (EMF2173IB / EMF2178IB), assurant une connectivité directe avec les automates programmables et réseaux de terrain.
Diagnostic et indication d'état
La carte 9322LP-5C dispose d'indicateurs LED placés directement sur le module pour une visualisation rapide de l'état opérationnel. Ces témoins permettent d'identifier instantanément si la carte est prête à fonctionner, si un verrouillage des impulsions est actif ou si un déclenchement sur défaut a été enregistré.
Les méthodes de diagnostic avancées incluent la lecture des codes TRIP sur la console Keypad XT EMZ9371BC, le suivi en direct via l'onglet de diagnostic du logiciel Global Drive Control (GDC) et l'interrogation à distance via le bus système CAN.
Voyants d'etat
| LED | Couleur/etat | Signification |
|---|---|---|
| DRIVE READY / OK | Vert - Fixe / Actif | L'étage de puissance est prêt à fonctionner / opérationnel ; aucun défaut actif |
| DRIVE TRIP / FAULT | Rouge - Fixe / Actif | Condition de défaut TRIP active détectée ; verrouillage des impulsions activé |
| IMP / Pulse Inhibit | Jaune - Fixe / Actif | Impulsions de l'étage de puissance verrouillées / désactivation du variateur active |
Remplacement et pièces de rechange
Le remplacement du module 9322LP-5C constitue une alternative économique au remplacement complet d'un variateur Lenze 9300 de 0,75 kW. En remplaçant uniquement la carte de puissance défectueuse, les techniciens préservent la carte de contrôle existante et évitent ainsi toute perte de configuration ou de programmation applicative.
Lors du choix de la pièce de rechange, il est essentiel de s'assurer du respect de la révision matérielle 5C pour garantir une parfaite compatibilité avec la classe de tension 500 V. Il convient également de vérifier le serrage correct des borniers de puissance triphasée et du bus continu avant toute remise sous tension.
Codes erreur et codes defaut
Les codes suivants peuvent apparaitre pendant le fonctionnement ou le diagnostic :
| Code | Nom | Description | Cause possible | Action recommandee |
|---|---|---|---|---|
| OC1 | Court-circuit / Surintensité | Court-circuit aux bornes du moteur ou surintensité instantanée dans la section de puissance | Court-circuit dans le câble moteur, court-circuit dans les enroulements du moteur, transistor de l'étage de puissance défectueux, taux d'accélération extrême | Vérifier le moteur et le câblage de sortie pour détecter un court-circuit ou un défaut de terre. Inspecter l'étage IGBT de la carte. Si le défaut persiste sans câble raccordé, la carte est défectueuse et doit être envoyée en réparation. |
| OC2 | Défaut de terre | Détection d'un défaut de terre sur les phases de sortie du moteur | Enroulement moteur à la masse, défaut d'isolement du câble de sortie, courant de fuite capacitif élevé | Vérifier la résistance d'isolement du câble moteur et du moteur. Inspecter la ligne de terre de l'étage de puissance. |
| OC5 | Surcharge Ixt | Le niveau de surcharge du variateur a atteint le seuil limite de courant continu | Charge mécanique excessive, taille du moteur inadaptée à la puissance du variateur, réglage de rampe incorrect | Vérifier la charge du variateur, les rampes d'accélération et les réglages de limite de courant. |
| OU | Surtension du bus continu | La tension du bus continu a dépassé le seuil maximal autorisé | Énergie régénérative du moteur trop élevée en phase de décélération, rampe de décélération trop courte, résistance de freinage endommagée ou non raccordée | Rallonger le temps de décélération (QSP / rampe de décélération), raccorder ou vérifier le hacheur de freinage et la résistance de freinage. |
| LU | Sous-tension du bus continu | La tension du bus continu est descendue en dessous de la limite minimale de fonctionnement | Défaillance de l'alimentation réseau, chute de tension réseau, fusible secteur fondu, défaut du relais de précharge de la carte de puissance | Vérifier la tension d'alimentation AC triphasée et le circuit de précharge sur la carte de puissance. |
| OH | Température du dissipateur élevée | Le capteur de température du dissipateur de l'étage de puissance a dépassé le seuil maximal | Ventilation insuffisante de l'armoire, ventilateur du dissipateur bloqué ou défectueux, température ambiante trop élevée | Nettoyer le dissipateur thermique, vérifier le fonctionnement du ventilateur de refroidissement sur la carte 9322, réduire la température ambiante. |
| OH4 | Surchauffe moteur | Le capteur thermique du moteur (PTC/TK) s'est déclenché | Moteur en surcharge, contact thermique ouvert, liaison du capteur interrompue | Laisser refroidir le moteur, vérifier la charge et le câblage du capteur thermique sur les bornes T1/T2. |
| CE0 | Erreur de communication CAN | Défaillance de communication sur l'interface intégrée CAN / Bus système | Câble de bus déconnecté, vitesse de transmission incorrecte, résistance de terminaison de bus manquante | Vérifier le câblage CAN, le raccordement du blindage, le réglage de la vitesse de transmission et les résistances de terminaison de 120 ohms. |
| EER | Erreur EEPROM | Échec de la somme de contrôle de la mémoire non volatile ou données de configuration corrompues | Interruption lors de la sauvegarde des paramètres, défaillance du composant mémoire EEPROM | Recharger les réglages d'usine ou le fichier de paramètres. Si l'erreur persiste, la carte de contrôle est défectueuse. |
| H05 | Défaut matériel interne | Erreur de détection matérielle interne sur la carte de puissance ou la carte de contrôle | Défaillance de l'alimentation interne sur la carte 9322LP-5C, défaut du circuit d'attaque de grille, défaut de la nappe de liaison | Défaillance interne non réparable sur le terrain. Remplacer la carte de puissance ou retourner l'unité pour réparation. |
Questions frequentes
Comment conserver la configuration de mon variateur Lenze 9300 lors du remplacement de la carte 9322LP-5C ?
Les paramètres et le programme applicatif sont stockés dans la mémoire EEPROM de la carte de contrôle fixée sur le variateur. En remplaçant uniquement la carte de puissance 9322LP-5C et en réinstallant la carte de contrôle d'origine, l'ensemble de la configuration est automatiquement conservé.
Quels sont les outils nécessaires pour diagnostiquer un défaut sur la carte Lenze 9322LP-5C ?
Le diagnostic s'effectue directement via les trois témoins LED intégrés à la carte, ou de manière plus détaillée au moyen de la console Keypad XT EMZ9371BC et du logiciel Global Drive Control (GDC) en consultant le tampon d'historique des défauts au code de paramètre C0168.
Que signifie le code d'erreur H05 et comment le résoudre ?
Le code H05 indique un défaut matériel interne au niveau de la carte de puissance ou du circuit d'attaque. Ce problème ne peut pas être résolu par un simple paramétrage sur le terrain et nécessite le remplacement de la carte 9322LP-5C ou son envoi en réparation.
Quelles sont les tensions d'alimentation supportées par la carte 9322LP-5C ?
La carte de puissance 9322LP-5C est conçue pour fonctionner sur un réseau triphasé AC dont la tension est comprise entre 320 V AC et 528 V AC, avec une fréquence réseau allant de 45 Hz à 65 Hz.
