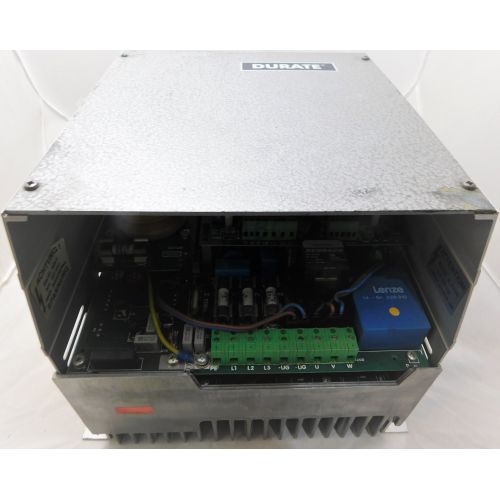

Variateur de fréquence Lenze 766E.3B – Série AC Tech 760 8 HP 5,5 kW
L'article a été ajouté à votre demande de devis
Informations produit
Le Lenze 766E.3B est un variateur de fréquence de 8 HP (5,5 kW) appartenant à la série AC Tech 760. Conçu pour le contrôle précis de la vitesse et de l'accélération des moteurs à induction triphasés de 380 à 480 V CA, cet équipement convertit l'alimentation secteur en une tension de sortie variable de 0 à 480 V CA sur une plage de fréquence de 0 à 120 Hz. Il met en œuvre une méthode de contrôle scalaire Volts par Hertz (V/Hz) adaptée aux profils de couple constant ou variable, couramment exploités dans les convoyeurs, les pompes centrifuges, les ventilateurs industriels et les machines d'emballage. Le boîtier compact au format châssis bénéficie d'un indice de protection IP20 / NEMA 1 pour un montage direct en armoire électrique, tout en intégrant un clavier frontal associé à un affichage LED à 3 chiffres.
Pour l'intégration et la mise en service, le variateur dispose de quatre entrées numériques programmables, d'une entrée analogique (0-10 V CC ou 4-20 mA), d'une sortie analogique (0-10 V CC) et d'un port série RS-485 prenant en charge le protocole Modbus RTU. L'ensemble des paramètres opérationnels est conservé de façon permanente dans une mémoire EEPROM non volatile, éliminant ainsi le besoin de batterie de sauvegarde. Lors du remplacement d'un variateur défectueux par un modèle d'échange, une simple installation physique ne suffit pas : la configuration exacte doit être retransférée soit manuellement via le clavier frontal, soit au moyen du logiciel de paramétrage Lenze TechLink. L'équipe de ABC Industrial Parts propose un accompagnement technique pour faciliter le transfert des paramètres et garantir la conformité de l'unité de rechange avant sa remise en service.
Le diagnostic en temps réel s'effectue directement sur l'afficheur LED à 3 chiffres du panneau avant, qui indique la fréquence de sortie active, les valeurs de paramètres ou les codes de défaut sous forme d'une chaîne alphanumérique. En cas de dysfonctionnement, l'appareil signale les événements critiques tels que les surtensions du bus continu (F1), les sous-tensions (F2), les surintensités (F3) ou les erreurs de mémoire EEPROM (F8). Si des vérifications préliminaires sur l'alimentation électrique, le câblage du moteur ou la ventilation du dissipateur thermique ne permettent pas de supprimer le défaut, une défaillance matérielle interne peut être en cause. Dans ce contexte, ABC Industrial Parts fournit des unités reconditionnées et testées ou des services de réparation pour minimiser les arrêts de production.
Caracteristiques techniques
| Fabricant | Lenze |
| Référence | 766E.3B |
| Modèle / Type | 8HP AC DRIVE |
| Type de composant | Variateur de fréquence |
| Gamme de produits | AC Tech 760 Series |
| Puissance nominale (kW) | 5,5 kW |
| Puissance nominale (HP) | 8 HP |
| Tension d'entrée | 380 - 480 V CA (triphasé) |
| Tension de sortie | 0 - 480 V CA |
| Plage de fréquence de sortie | 0 - 120 Hz |
| Méthode de contrôle | Volts par Hertz (V/Hz) |
| Entrées numériques | 4 |
| Entrées analogiques | 1 (0-10 V CC / 4-20 mA) |
| Sorties analogiques | 1 (0-10 V CC) |
| Interface de communication | RS-485 (Modbus RTU) |
| Indice de protection | IP20 / NEMA 1 |
Programmation et configuration
Le réglage des paramètres du variateur Lenze 766E.3B s'effectue localement via le clavier intégré à la face avant et l'afficheur LED à 3 chiffres, ou à distance à l'aide du logiciel d'ingénierie Lenze TechLink. L'interface logicielle permet de structurer les profils d'accélération, la rampe de décélération ainsi que la configuration des entrées/sorties numériques et analogiques.
L'ensemble des données de configuration est sauvegardé dans une mémoire EEPROM non volatile qui préserve les paramètres indéfiniment sans nécessiter de pile de maintien. En cas d'introduction de paramètres incompatibles déclenchant un défaut F9 ou d'altération nécessitant une remise à zéro, il est possible de restaurer les valeurs d'usine par défaut avant d'injecter à nouveau le programme d'application.
Communication et intégration système
Le variateur intègre un port de communication série RS-485 gérant le protocole Modbus RTU. Cette liaison permet à un automate maître ou à un système de supervision d'envoyer des ordres de marche/arrêt, de modifier la consigne de vitesse et de lire en temps réel la fréquence de sortie ou le registre de diagnostic.
Pour le raccordement physique, le variateur met à disposition quatre entrées numériques configurables, une entrée analogique sélectionnable en 0-10 V CC ou 4-20 mA pour le signal de référence de vitesse, et une sortie analogique 0-10 V CC pour le suivi de mesure. Une coupure de la liaison série RS-485 déclenche une alarme de temporisation (code FO), imposant la vérification du câblage, des résistances de terminaison et du contrôleur hôte.
Diagnostic et indication d'état
Le diagnostic opérationnel repose principalement sur l'afficheur LED à 3 chiffres de la face avant, qui fournit des indications visuelles sur la fréquence de sortie active, les valeurs de paramètres et les codes de défaut alphanumériques. L'historique des déclenchements est également accessible via le menu des paramètres du clavier ou par lecture de registres réseau Modbus RTU sur la liaison RS-485.
Voyants d'etat
| LED | Couleur/etat | Signification |
|---|---|---|
| DISPLAY | Rouge / Vert - Affichage LED à 3 chiffres | Affiche la fréquence de sortie active, les valeurs des paramètres ou les codes de défaut lors d'un déclenchement |
Remplacement et pièces de rechange
Lors du remplacement d'un variateur Lenze 766E.3B, il convient de s'assurer de la correspondance exacte de la référence matérielle et de la puissance nominale de 8 HP (5,5 kW) sous une tension d'alimentation de 380 à 480 V CA. Le remplacement d'une unité ne nécessite pas seulement un montage physique dans l'armoire IP20/NEMA 1, mais requiert également le transfert de l'ensemble de la cartographie des paramètres stockée dans la mémoire EEPROM.
Si l'ancienne unité est encore partiellement accessible, les paramètres peuvent être extraits via le logiciel Lenze TechLink ou relevés à l'aide du clavier frontal avant d'être réinjectés dans l'équipement de rechange. Pour les projets de modernisation globale de l'installation, des variateurs d'armoire plus récents comme les gammes Lenze i510 et i550 constituent des alternatives de migration recommandées.
Codes erreur et codes defaut
Les codes suivants peuvent apparaitre pendant le fonctionnement ou le diagnostic :
| Code | Nom | Description | Cause possible | Action recommandee |
|---|---|---|---|---|
| F1 | Tension du bus continu élevée | La tension du bus continu a dépassé la limite de sécurité (déclenchement par surtension). | Régénération excessive du moteur lors d'une décélération rapide ou pic de tension sur le réseau CA. | Augmenter le temps de décélération, vérifier la tension d'entrée ou installer une résistance de freinage dynamique. |
| F2 | Tension du bus continu basse | La tension du bus continu est descendue sous le seuil minimal (déclenchement par sous-tension). | Chute de tension d'alimentation CA, perte de phase sur la ligne d'entrée ou fusible d'entrée grillé. | Vérifier le niveau de tension CA triphasée en entrée, contrôler les fusibles d'entrée et le câblage d'alimentation. |
| F3 | Surintensité / Surcharge variateur | Le courant de sortie a dépassé le seuil de crête ou la limite de courant continu du variateur. | Court-circuit sur le câblage du moteur, blocage mécanique de la charge ou temps d'accélération trop court. | Vérifier l'isolement du moteur et du câblage contre les courts-circuits ou défauts de masse ; augmenter le temps d'accélération ; contrôler la charge mécanique. |
| F4 | Surchauffe du variateur | La température du dissipateur thermique a dépassé la limite maximale de fonctionnement. | Défaillance du ventilateur de refroidissement, flux d'air obstrué sur le dissipateur ou température ambiante trop élevée. | Nettoyer les ailerons du dissipateur thermique, vérifier le fonctionnement du ventilateur et améliorer la ventilation du coffret. |
| F5 | Défaut externe | Déclenchement d'un défaut externe via une borne d'entrée numérique configurée. | Ouverture d'un verrouillage de protection externe, du contacteur thermique moteur ou d'un contact de sécurité. | Inspecter les capteurs de terrain externes et les verrouillages de sécurité raccordés à la borne configurée. |
| F6 | Surcharge thermique moteur | État de surcharge thermique calculé pour le moteur (déclenchement I2t). | Fonctionnement prolongé du moteur à un courant de charge élevé ou à basse vitesse sans refroidissement forcé. | Réduire la charge du moteur, vérifier le dimensionnement du moteur ou ajuster les paramètres de surcharge thermique du moteur. |
| F7 | Surcharge de la résistance de freinage | Le cycle de fonctionnement du circuit de freinage dynamique a dépassé la limite nominale continue. | Cycles d'arrêt trop fréquents ou énergie de charge régénérée excessive pendant le freinage. | Augmenter le temps de décélération ou installer un banc de résistances de freinage de puissance supérieure. |
| F8 | Erreur de mémoire EEPROM | Corruption de la mémoire EEPROM interne ou échec de la somme de contrôle (checksum) des paramètres. | Défaillance matérielle de la mémoire interne ou fortes perturbations électriques lors de l'enregistrement des paramètres. | Tenter de recharger les paramètres d'usine par défaut ; une défaillance matérielle interne exige la réparation ou le remplacement de l'unité si le défaut persiste. |
| F9 | Conflit de paramètres | Saisie de paramètres incompatibles dans la mémoire de configuration du variateur. | Paramètres interdépendants réglés sur des valeurs contradictoires ou hors plage. | Examiner les modifications de paramètres apportées et restaurer des plages de fonctionnement valides. |
| FO | Dépassement du délai de communication série | Perte de la liaison de communication série RS-485. | Câble de communication série déconnecté, vitesse de transmission (baud rate) incorrecte ou défaut du contrôleur hôte. | Vérifier le câblage RS-485, les résistances de terminaison et l'état de communication du contrôleur hôte. |
Questions frequentes
Comment programmer le variateur de fréquence Lenze 766E.3B ?
La configuration des paramètres peut être effectuée directement à l'aide du clavier frontal avec l'afficheur LED à 3 chiffres ou à distance via un ordinateur équipé du logiciel d'ingénierie Lenze TechLink connecté au port RS-485.
Que signifie le code de défaut F8 sur le variateur Lenze 766E.3B ?
Le code F8 indique une erreur de mémoire EEPROM due à une corruption de données ou à un échec de la somme de contrôle. La solution initiale consiste à recharger les paramètres d'usine. Si le défaut persiste, une réparation matérielle ou un remplacement du variateur est nécessaire.
Le variateur Lenze 766E.3B conserve-t-il sa configuration sans batterie ?
Oui, tous les paramètres opérationnels sont enregistrés dans une mémoire EEPROM non volatile qui conserve les données de façon permanente en cas de coupure d'alimentation, sans avoir besoin d'une batterie de sauvegarde.
Quels sont les protocoles de communication pris en charge par le Lenze 766E.3B ?
Le variateur comprend un port série RS-485 intégré qui prend en charge le protocole Modbus RTU pour l'intégration avec un contrôleur maître ou un système SCADA.
Quelles sont les caractéristiques électriques d'entrée et de sortie du variateur 766E.3B ?
Ce variateur de 8 HP (5,5 kW) accepte une tension d'entrée triphasée de 380 à 480 V CA et délivre une tension de sortie de 0 à 480 V CA avec une plage de fréquence ajustable de 0 à 120 Hz.
