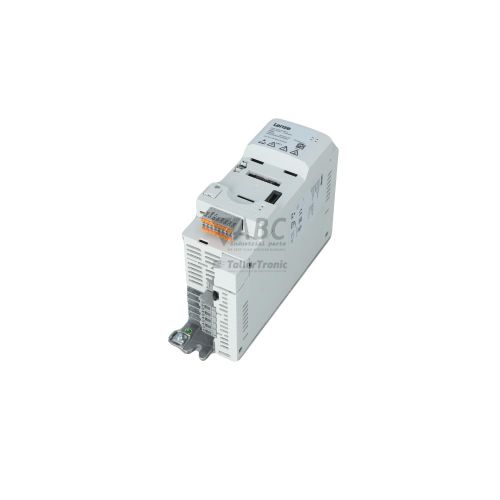

Lenze 16074128 I55AE175B10V10004S – Variateur de fréquence i550 0,75 kW
L'article a été ajouté à votre demande de devis
Informations produit
Le variateur de fréquence Lenze 16074128, portant la désignation de modèle I55AE175B10V10004S, est un équipement de commande de moteur appartenant à la gamme Lenze i500 et à la série d'armoire i550. Conçu pour une installation en armoire électrique avec un indice de protection IP20, cet appareil délivre une puissance nominale de 0,75 kW sous une tension d'alimentation triphasée allant de 320 V à 528 V AC (3 AC 400/480 V). Il assure une régulation précise de la vitesse des moteurs à courant alternatif grâce à des modes de commande performants, incluant le contrôle scalaire V/f et le contrôle vectoriel sans capteur (SLVC), couvrant une plage de fréquence de sortie de 0 à 599 Hz avec une fréquence de découpage par défaut de 8 kHz.
Pour son intégration dans les systèmes d'automatisation, le modèle 16074128 dispose d'interfaces de communication intégrées CANopen et Modbus RTU via des borniers déconnectables, complétées par 5 entrées numériques, 1 sortie numérique, 2 entrées analogiques (0–10 V ou 4–20 mA) et 1 sortie analogique. Lors de la mise en service d'une unité de rechange, un variateur spare n'est généralement pas prêt à fonctionner immédiatement en plug-and-play : les paramètres de configuration, la carte d'application et la structure de commande doivent être transférés depuis l'unité d'origine. La présence d'un emplacement pour module d'extension permet de raccorder un clavier i5MADK0000000S, un module USB i5MADU0000000S ou un module WLAN i5MADW0000000S avec le logiciel EASY Starter pour cloner et restaurer rapidement la configuration, tâche pour laquelle ABC Industrial Parts peut fournir un support technique spécialisé.
Le diagnostic de l'appareil s'appuie sur des voyants LED en façade (RDY et CAN) indiquant l'état d'alimentation, le verrouillage du variateur, les avertissements et les défauts réseau ou internes, associés à un tampon d'historique des erreurs accessible par bus de terrain ou logiciel. Les pannes externes telles que les surtensions, les sous-tensions du bus continu ou les surintensités nécessitent une vérification de la ligne, du câblage et de la charge mécanique. En revanche, les erreurs système internes (code 0x0010) ou les défaillances du capteur de température du dissipateur (code 0x1110) signalent des dommages matériels irréparables sur le terrain, où le remplacement direct ou le recours au service de réparation éprouvé d'ABC Industrial Parts constitue la solution la plus rapide pour minimiser l'arrêt de production.
Caracteristiques techniques
| Fabricant | Lenze |
| Référence | 16074128 |
| Modèle / Type | I55AE175B10V10004S |
| Gamme de produits | i500 |
| Série | i550 |
| Type de composant | Variateur de fréquence |
| Puissance nominale | 0.75 kW |
| Plage de tension d'alimentation | 3 AC 400/480 V (320 - 528 V) |
| Courant de sortie nominal (400V) | 2.4 A |
| Courant de sortie nominal (480V) | 2.1 A |
| Plage de fréquence de sortie | 0 - 599 Hz |
| Fréquence de découpage par défaut | 8 kHz |
| Modes de commande | Contrôle V/f, Contrôle vectoriel sans capteur (SLVC) |
| Entrées numériques | 5 |
| Sorties numériques | 1 |
| Entrées analogiques | 2 |
| Sorties analogiques | 1 |
| Interfaces intégrées | CANopen, Modbus RTU (RS-485) |
| Indice de protection | IP20 |
Programmation et configuration
La programmation et le paramétrage du variateur Lenze 16074128 s'effectuent via le logiciel d'ingénierie Lenze EASY Starter ou au moyen de modules de commande enfichables. La mémoire non volatile intégrée conserve l'ensemble des réglages du moteur, les rampes d'accélération et de décélération ainsi que la configuration des E/S.
L'architecture modulaire permet de connecter le module clavier i5MADK0000000S pour une saisie directe des paramètres sur le terrain, ou l'adaptateur USB i5MADU0000000S pour une connexion PC. L'option du module WLAN i5MADW0000000S offre également une interface sans fil pour le suivi et la configuration via l'application mobile Lenze Smart Key.
Lors du remplacement d'un variateur endommagé, les données de paramétrage doivent être sauvegardées depuis l'ancienne unité puis rechargées dans le nouveau composant afin de garantir un comportement rigoureusement identique du moteur et des signaux de commande.
Communication et intégration système
Le variateur I55AE175B10V10004S embarque nativement deux protocoles de communication industriels : CANopen et Modbus RTU sur liaison série RS-485. Ces interfaces intégrées évitent le recours à des cartes d'extension bus de terrain supplémentaires pour la liaison avec l'automate maître.
Le bornier d'E/S standard met à disposition 5 entrées numériques, 1 sortie numérique à transistor, 2 entrées analogiques configurables en courant (4–20 mA) ou en tension (0–10 V) et 1 sortie analogique. Cette combinaison permet un pilotage hybride associant consignes analogiques, ordres Tout-Ou-Rien et supervision réseau.
L'intégration dans le réseau nécessite une attention particulière à la topologie de câblage, au réglage de la vitesse de transmission (baud rate), à l'adressage des nœuds et au positionnement des résistances de terminaison de bus afin d'éviter toute perte de communication.
Diagnostic et indication d'état
Le suivi opérationnel et le diagnostic du variateur 16074128 sont assurés en temps réel par les LED bicolores situées en façade, indiquant l'état de fonctionnement général (RDY) et l'activité du bus de terrain (CAN). En complément, un tampon de mémoire enregistre l'historique des codes d'erreur.
Les paramètres de diagnostic peuvent être consultés à distance via les bus CANopen ou Modbus RTU, ainsi qu'en local via le logiciel EASY Starter ou le module de commande intelligent raccordé sur la baie d'extension.
Voyants d'etat
| LED | Couleur/etat | Signification |
|---|---|---|
| RDY | Vert / Rouge - Éteint / Clignotant / Fixe | Éteint = Pas d'alimentation ; Vert clignotant lentement = Prêt / Variateur verrouillé ; Vert fixe = Variateur activé / en fonctionnement ; Rouge clignotant = Avertissement actif ; Rouge fixe = État de défaut / erreur actif |
| CAN | Vert / Rouge - Éteint / Clignotant / Fixe | Éteint = Bus désactivé ou pas de réseau ; Vert clignotant = État pré-opérationnel ; Vert fixe = État opérationnel ; Rouge clignotant = Avertissement bus / erreur de communication ; Rouge fixe = État bus off |
Remplacement et pièces de rechange
Lors du remplacement d'un variateur Lenze 16074128 (I55AE175B10V10004S), il est essentiel de s'assurer que l'unité de rechange correspond parfaitement en termes de puissance (0,75 kW) et de plage de tension d'alimentation (3 AC 400/480 V).
L'installation d'un nouvel appareil nécessite le transfert complet du jeu de paramètres depuis l'ancien variateur. Ce transfert s'effectue facilement à l'aide des modules enfichables (clavier i5MADK0000000S, clé USB i5MADU0000000S ou module WLAN i5MADW0000000S) combinés au logiciel Lenze EASY Starter.
Avant de remettre l'installation sous tension, vérifiez l'adressage du réseau bus de terrain (CANopen / Modbus RTU), la vitesse de transmission ainsi que le câblage des borniers d'E/S afin de prévenir tout conflit de communication ou dysfonctionnement de la machine.
Codes erreur et codes defaut
Les codes suivants peuvent apparaitre pendant le fonctionnement ou le diagnostic :
| Code | Nom | Description | Cause possible | Action recommandee |
|---|---|---|---|---|
| 0x0010 | Erreur système | Erreur matérielle interne ou erreur système détectée dans l'unité de commande. | Erreur de mémoire interne ou dysfonctionnement matériel du microprocesseur. | Couper puis rétablir l'alimentation. Si le défaut persiste, le matériel interne est endommagé ; remplacer l'unité ou la retourner pour réparation. |
| 0x1110 | Erreur du capteur de température du dissipateur | Défaut détecté dans le circuit interne du capteur de température du dissipateur thermique. | Défaillance du capteur de température interne ou câblage du capteur déconnecté. | Défaillance matérielle interne ; remplacer l'unité ou contacter le service Lenze. |
| 0x2211 | Surintensité | Seuil de courant de crête instantané dépassé à la sortie du variateur. | Court-circuit ou défaut à la terre sur le câble moteur, paramétrage moteur incorrect, taux d'accélération excessif ou surcharge moteur. | Vérifier le moteur et le câblage pour déceler tout court-circuit ou défaut à la terre. Vérifier le temps d'accélération et les paramètres moteur. |
| 0x2221 | Limite de courant moteur dépassée | Le courant de sortie dépasse la limite de courant maximale définie par paramètre pendant une durée supérieure à celle autorisée. | Surcharge mécanique ou blocage sur l'arbre du moteur. | Inspecter la charge entraînée pour déceler tout blocage ou grippage mécanique. Vérifier la configuration de la limite de courant. |
| 0x2310 | Défaut à la terre | Défaut à la terre / fuite à la terre détectée sur la phase de sortie U, V ou W. | Rupture d'isolement dans le bobinage du moteur ou le câble moteur par rapport à la terre. | Tester l'isolement du moteur et du câblage avec un mégohmmètre. Remplacer le moteur ou le câble endommagé. |
| 0x3210 | Surtension du bus continu | La tension du bus continu a dépassé le seuil limite supérieur de tension. | Énergie régénérative excessive lors de la décélération du moteur, résistance de freinage manquante ou tension d'alimentation trop élevée. | Augmenter le temps de rampe de décélération, installer/vérifier la résistance de freinage ou vérifier la tension d'alimentation AC d'entrée. |
| 0x3220 | Sous-tension du bus continu | La tension du bus continu est descendue en dessous du seuil limite inférieur. | Chute de tension du réseau d'alimentation, perte d'une phase d'entrée ou interruption de l'alimentation électrique. | Vérifier la tension d'alimentation AC d'entrée et le câblage de distribution d'énergie. |
| 0x3310 | Défaillance de phase réseau | Perte d'une ou plusieurs phases d'alimentation AC d'entrée détectée. | Fusible d'entrée grillé, connexion de borne desserrée ou déséquilibre du réseau d'alimentation. | Vérifier la tension de ligne AC sur les trois phases d'entrée et inspecter les fusibles et le câblage d'entrée. |
| 0x4210 | Surchauffe moteur (I2t) | Seuil du modèle de charge thermique calculé du moteur dépassé. | Fonctionnement continu du moteur à basse vitesse sous forte charge sans refroidissement forcé. | Laisser refroidir le moteur, vérifier le fonctionnement du ventilateur de refroidissement, contrôler le courant nominal du moteur et les paramètres I2t. |
| 0x4310 | Surchauffe du dissipateur thermique | La température du dissipateur thermique du variateur dépasse le seuil maximal autorisé. | Ailettes du dissipateur obstruées, ventilateur de refroidissement interne défaillant ou ventilation insuffisante de l'armoire. | Nettoyer les ailettes de refroidissement du dissipateur, vérifier le fonctionnement du ventilateur interne et assurer une ventilation adéquate de l'armoire. |
| 0x6100 | Défaut de communication interne | Échec de communication inter-processeur au sein de l'unité de commande. | Altération du circuit interne ou interférences électromagnétiques. | Couper puis rétablir l'alimentation de l'unité. Si le défaut persiste, l'erreur matérielle interne nécessite le remplacement de l'unité. |
| 0x8130 | Défaut de communication CANopen | Interruption de communication ou événement bus-off sur le réseau CANopen. | Câble CANbus déconnecté, résistance de terminaison de bus manquante, incohérence de vitesse en bauds ou automate maître hors ligne. | Inspecter le câblage CAN, les résistances de terminaison de bus, la vitesse en bauds du réseau et l'état de l'automate maître. |
Questions frequentes
Comment transférer les paramètres d'un variateur Lenze 16074128 défectueux vers une unité de rechange ?
Le transfert des paramètres s'effectue via le logiciel Lenze EASY Starter relié par le module USB i5MADU0000000S ou WLAN i5MADW0000000S, ou directement en utilisant le module clavier i5MADK0000000S pour copier et restaurer la mémoire de configuration.
Quelles sont les options de communication réseau intégrées au modèle I55AE175B10V10004S ?
Ce variateur intègre de série des interfaces CANopen et Modbus RTU (RS-485) directement accessibles sur ses borniers déconnectables sans nécessiter de carte optionnelle.
Que signifie un voyant RDY rouge fixe sur la face avant du variateur ?
Le voyant RDY rouge fixe indique qu'un défaut ou un état d'erreur actif a été détecté sur l'appareil, ce qui verrouille le fonctionnement du variateur jusqu'à la résolution et le réarmement du défaut.
Comment résoudre le code d'erreur 0x3210 (surtension du bus continu) ?
Le code 0x3210 est causé par un retour d'énergie régénérative ou une tension réseau trop élevée. Il convient d'augmenter la rampe de décélération, de vérifier ou d'installer une résistance de freinage et de contrôler la tension réseau d'entrée.
Le variateur Lenze 16074128 peut-il être réparé en cas d'erreur interne 0x0010 ?
Le code 0x0010 signale une défaillance matérielle ou mémoire interne qui ne peut pas être réparée sur le terrain. L'unité doit être remplacée ou envoyée en atelier pour une réparation spécialisée.
