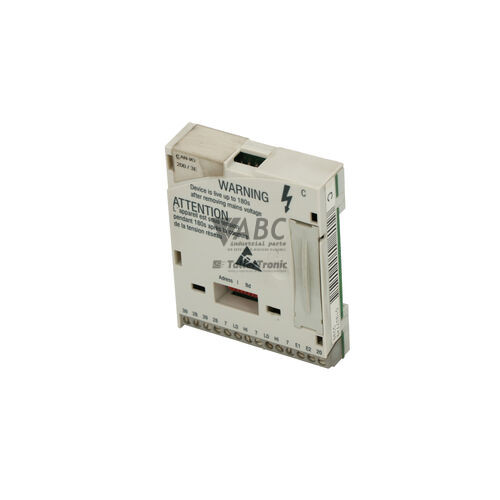

Lenze 13046044 E82ZAFCC201 – Module de communication CANopen 8200 vector
L'article a été ajouté à votre demande de devis
Informations produit
Le module de communication Lenze 13046044, portant la référence de modèle E82ZAFCC201, est une carte d'interface bus système conçue pour les variateurs de fréquence Lenze de la gamme 8200 vector. Cet équipement s'insère directement dans l'emplacement interne Function In Function (FIF) du variateur, évitant le besoin de câblages d'alimentation externes ou de modifications de l'armoire de commande. Il prend en charge à la fois le protocole standard CANopen conforme au profil CiA DS301 et le bus système propriétaire Lenze System Bus. Alimenté en interne via le port FIF, ce composant discontinué offre une connectivité réseau directe grâce à son connecteur femelle Sub-D à 9 broches.
Le raccordement au réseau s'effectue au moyen du connecteur Sub-D 9 broches présent sur la face avant du module. Pour simplifier la mise en service et le remplacement sur le terrain, l'unité est dotée de micro-interrupteurs DIP permettant de configurer directement l'adresse de nœud de 1 à 63 ainsi que la vitesse de transmission entre 10 kbps et 1000 kbps. L'adresse bus peut également être étendue jusqu'à 127 par programmation logicielle. Lors du remplacement d'un module défaillant, il est primordial de reproduire exactement la position des commutateurs DIP ou d'aligner la configuration du réseau via l'outil Lenze Global Drive Control (GDC) ou la console Keypad XT E82ZBC. ABC Industrial Parts propose un support technique adapté pour accompagner l'intégration et la préparation des pièces de rechange sur vos lignes de production.
La surveillance en temps réel est assurée par deux voyants LED situés sur la face avant du module : CAN-RUN (vert) et CAN-ERR (rouge), qui indiquent les états de fonctionnement réseau, les avertissements de transmission et les conditions Bus Off. Des outils de diagnostic avancés sont également accessibles depuis le variateur hôte via les paramètres dédiés C0359 et C0361, ou depuis le maître CANopen. En présence de défauts de communication, les vérifications de première ligne doivent porter sur le câblage, les résistances de terminaison de 120 Ohms et le bon enfichage de la carte dans le connecteur FIF. En cas d'erreur d'initialisation matérielle persistante (code CE3), le problème réside généralement au niveau des circuits internes non réparables sur site, pour lesquels une réparation ou une unité d'échange testée par ABC Industrial Parts garantit un retour rapide à l'exploitation.
Caracteristiques techniques
| Fabricant | Lenze |
| Référence | 13046044 |
| Modèle / Type | E82ZAFCC201 |
| Type de composant | Module de communication |
| Gamme de produits | 8200 vector |
| Protocoles supportés | CANopen (CiA DS301), Lenze System Bus |
| Vitesse de transmission | 10 - 1000 kbps |
| Plage d'adresses bus (DIP switch) | 1 - 63 |
| Plage d'adresses bus (Paramètre) | 1 - 127 |
| Connecteur d'interface | Sub-D 9 broches femelle |
| Interface de montage hôte | Emplacement interne FIF (Function In Function) |
| Tension d'alimentation | Alimentation interne via emplacement FIF |
| Statut du cycle de vie | Discontinué |
Programmation et configuration
La configuration du module de communication Lenze E82ZAFCC201 s'appuie à la fois sur des réglages matériels et sur l'accès aux paramètres du variateur hôte. Les micro-interrupteurs DIP situés en façade permettent de définir rapidement l'identifiant de nœud sur une plage de 1 à 63 et de verrouiller la vitesse de transmission du bus CAN de 10 kbps à 1000 kbps. Cette méthode matérielle évite toute étape de programmation complexe lors d'un remplacement rapide sur une ligne de production.
Pour des topologies réseau plus vastes, la plage d'adressage du bus peut être étendue jusqu'à 127 en modifiant les paramètres internes du variateur 8200 vector. La personnalisation avancée des objets de données, des temps de cycle et de la surveillance des temporisations de réception s'effectue à l'aide du logiciel Lenze Global Drive Control (GDC) ou via la console de programmation portable Keypad XT (E82ZBC).
Communication et intégration système
Conçu pour s'intégrer dans les architectures d'automatisme industrielles, le module 13046044 assure la liaison entre les variateurs Lenze 8200 vector et les réseaux de terrain CANopen ou Lenze System Bus. Le raccordement physique s'effectue au moyen d'une prise femelle Sub-D à 9 broches répondant aux standards industriels de câblage CAN.
Le module gère le transfert d'objets de données de processus (PDO) et d'objets de données de service (SDO) en temps réel. Cette fonctionnalité permet le contrôle à distance de la vitesse du variateur, la synchronisation précise du mouvement entre plusieurs axes et la surveillance centralisée des paramètres de fonctionnement depuis un automate maître conforme à la norme CiA DS301.
Diagnostic et indication d'état
Le module E82ZAFCC201 intègre une interface de diagnostic visuel composée de deux LED bicolores en façade, offrant une lecture immédiate de l'état du réseau et des erreurs de communication sans appareillage externe.
En complément des voyants d'état, le système fournit des diagnostics détaillés accessibles directement sur le variateur Lenze 8200 vector, notamment à travers les paramètres C0359 (état du bus CAN) et C0361 (code d'erreur CAN), ainsi qu'une surveillance continuous de la ligne par le maître CANopen.
Voyants d'etat
| LED | Couleur/etat | Signification |
|---|---|---|
| CAN-RUN | Vert - Éteint / Clignotant / Allumé fixe | Indique l'état opérationnel CANopen : Éteint = Réinitialisation / Inactif, Clignotant = Pré-opérationnel, Allumé fixe = Opérationnel. |
| CAN-ERR | Rouge - Éteint / Clignotant / Allumé fixe | Indique un défaut de communication bus : Éteint = Pas d'erreur, Clignotant = Seuil d'avertissement atteint / Erreur passive, Allumé fixe = Condition Bus Off / Déconnexion matérielle. |
Remplacement et pièces de rechange
Lors du remplacement d'un module de communication Lenze E82ZAFCC201 sur une installation existante, il est crucial de vérifier la position exacte des micro-interrupteurs DIP sur l'unité d'origine. La vitesse de transmission et l'adresse de nœud doivent être rigoureusement identiques pour éviter toute perturbation du bus de terrain ou le passage en état d'erreur du maître CANopen.
L'insertion du module doit toujours s'effectuer lorsque le variateur 8200 vector est totalement hors tension. Le composant s'insère fermement dans l'emplacement FIF interne jusqu'au verrouillage mécanique, garantissant un contact électrique parfait sans nécessiter de câble d'alimentation supplémentaire.
Ce composant étant discontinué par le fabricant, l'utilisation de modules de rechange reconditionnés ou testés constitue la méthode la plus efficace pour maintenir la disponibilité des machines équipées de variateurs Lenze 8200 vector.
Codes erreur et codes defaut
Les codes suivants peuvent apparaitre pendant le fonctionnement ou le diagnostic :
| Code | Nom | Description | Cause possible | Action recommandee |
|---|---|---|---|---|
| CE0 | Erreur de communication CAN / Bus Off | System bus (CAN) communication interrupted or drive entered Bus Off state. | CAN cable disconnected or damaged, missing 120 Ohm terminating resistors, incorrect baud rate setting, extreme electromagnetic interference. | Check CAN bus cabling and shield grounding; verify 120 Ohm termination at both bus ends; verify DIP switch baud rate settings. |
| CE1 | Dépassement de délai du télégramme Rx CAN | Process data object (PDO) timeout on reception. | CANopen master stopped transmitting PDOs, network cycle time too long, wire break on RX lines. | Check master operation and network status; verify timeout monitoring time parameter settings in drive. |
| CE2 | Dépassement de capacité / Délai d'attente du télégramme Tx CAN | Transmit buffer overflow or transmit message timeout on CAN bus. | CAN bus traffic overloaded, bus off state reached, incorrect baud rate. | Reduce CAN bus transmission frequency or reduce number of configured PDOs; verify baud rate across all nodes. |
| CE3 | Erreur d'initialisation du module CAN | Host inverter failed to establish communication with function module during power-up initialization. | Function module not correctly seated in FIF slot, dirty or damaged contacts, internal hardware failure on communication board. | Power down inverter, remove module, clean contacts, reinstall firmly in FIF slot, and power up. Internal hardware fault — if error persists, return module for repair or replace unit. |
Questions frequentes
Comment configurer l'adresse de nœud et la vitesse de transmission sur le module Lenze E82ZAFCC201 ?
L'adresse de nœud (de 1 à 63) et la vitesse de transmission (de 10 à 1000 kbps) se règlent directement via les micro-interrupteurs DIP situés sur la face avant du module. L'adresse de nœud peut également être étendue jusqu'à 127 via les paramètres du variateur.
Quels protocoles de communication sont pris en charge par la référence 13046044 ?
Le module prend en charge le protocole standard CANopen conforme au profil CiA DS301 ainsi que le bus système propriétaire Lenze System Bus.
Que signifie un voyant LED CAN-ERR rouge fixe sur le module ?
Une LED CAN-ERR rouge allumée en fixe indique une condition Bus Off ou une déconnexion matérielle du bus CAN, signifiant que le module est coupé de la communication réseau.
Quels outils logiciels ou consoles sont compatibles avec ce module pour la configuration ?
Le module E82ZAFCC201 est compatible avec le logiciel Lenze Global Drive Control (GDC) et la console de programmation Lenze Keypad XT (E82ZBC) pour accéder aux paramètres et au diagnostic.
Que faire en cas d'affichage du code d'erreur CE3 sur le variateur ?
Le code CE3 indique une erreur d'initialisation entre le variateur et le module. Il convient de couper l'alimentation, de retirer le module, de nettoyer ses contacts, puis de le réinsérer fermement dans le logement FIF. Si l'erreur persiste, une défaillance matérielle interne nécessite la réparation ou le remplacement du composant.
